在当今这个电磁技术蓬勃发展的时代，吸波材料不仅在电磁屏蔽、隐身技术以及电子对抗等多个关键领域中发挥着核心作用，而且在电磁兼容屏蔽实验室中也扮演着至关重要的角色。

磁导率，作为衡量材料电磁性能的关键指标之一，其精确测量对于深入探究材料的吸波原理、改进材料设计以及推动其在更多领域的应用具有举足轻重的价值。

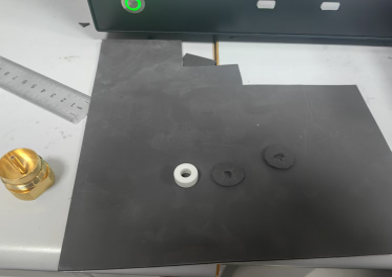

测试要求

1、测试频率：2kHz-15MHz；

2、测试电平：500mV；

3、测试磁导率实部、虚部，进行曲线扫描。

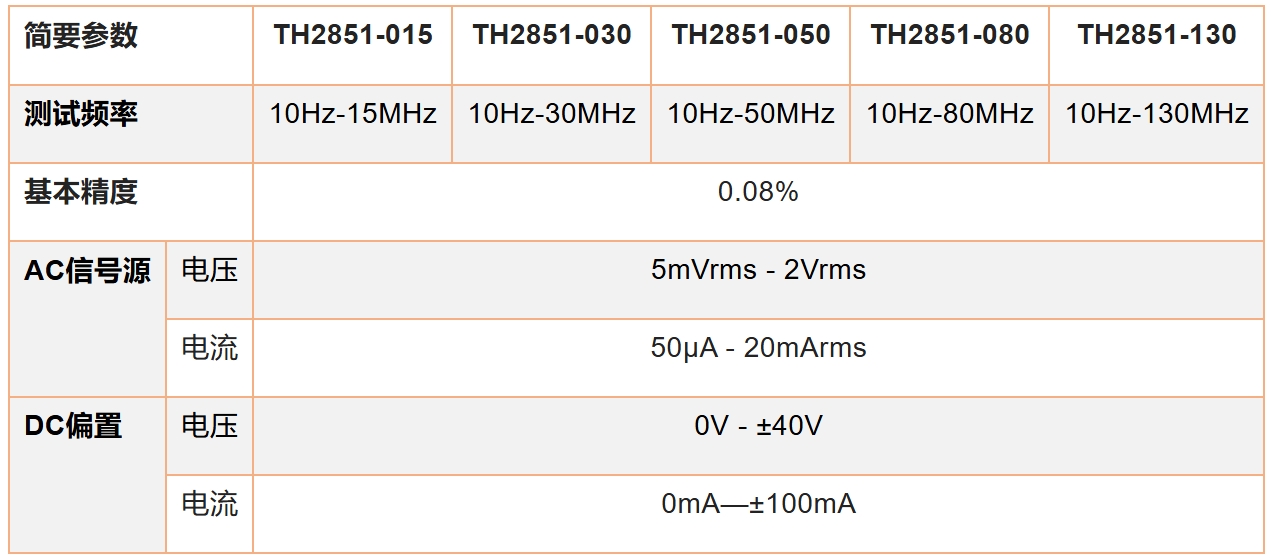

为满足不同客户的测试需求，同惠推出了TH2851系列精密阻抗分析仪，共有五种型号：

磁导率(μ)是描述介质对磁场响应的物理量，表示了介质中磁感应强度与磁场强度的比例关系。

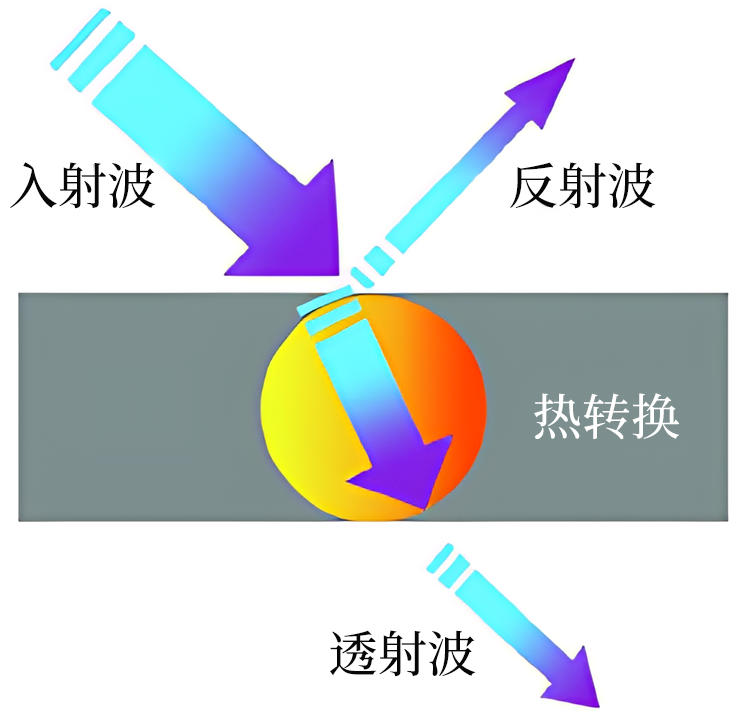

吸波材料的设计需要综合考虑磁导率的大小和频率特性。一般来说，吸波材料需要具有较高的磁导率，在特定频段内呈现复合磁导率的特性，以实现对特定频段电磁波的吸收。

TH2851系列精密阻抗分析仪支持磁性材料磁导率测试，在主机的基础上，需选配测试夹具及磁导率分析软件。

1、测试夹具

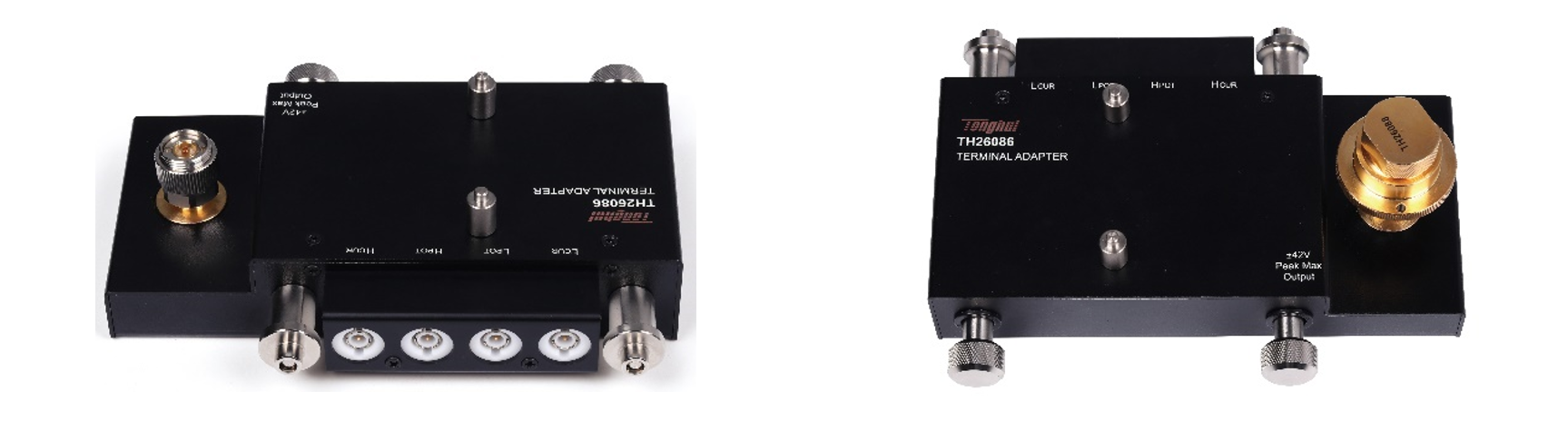

（1）TH26086转接底座

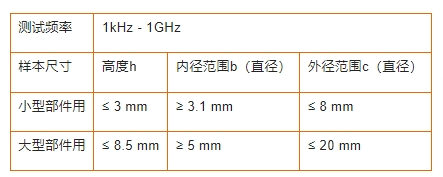

TH26088可精确测量环形磁性材料的磁导率。由于该夹具的结构是环形线圈绕一圈（无漏磁），因此不需要绕环形线圈的导线，而且允许广泛的频率覆盖（ 它配有一个小型和一个大型夹具，适应各种尺寸）。

2、测试原理

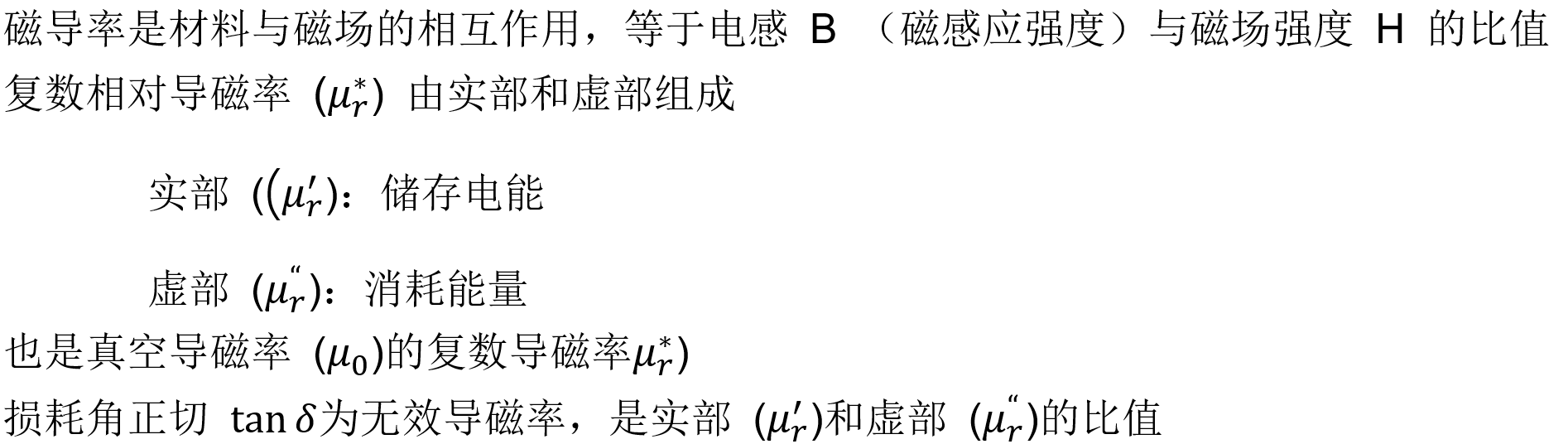

（1）磁导率基本概念

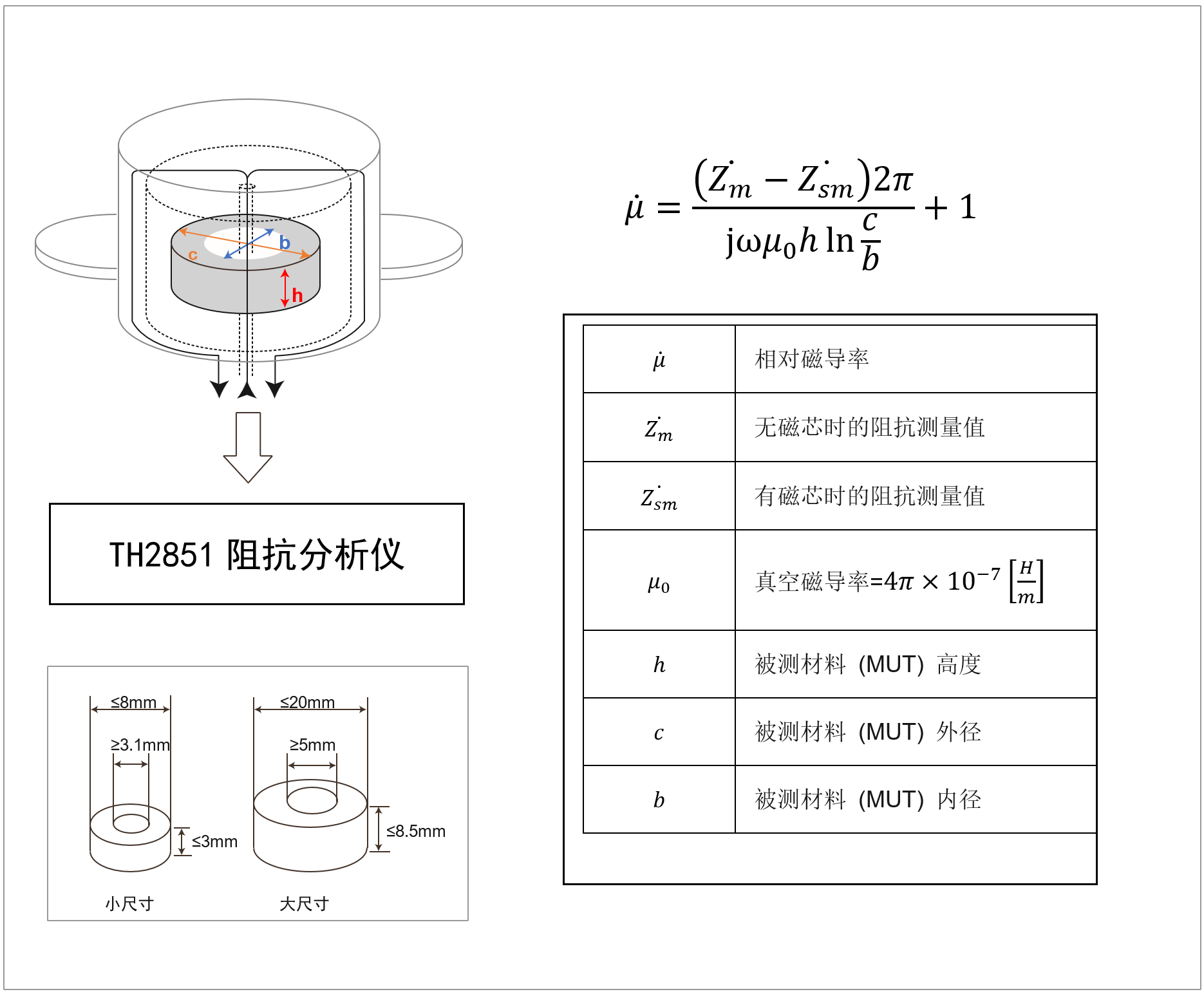

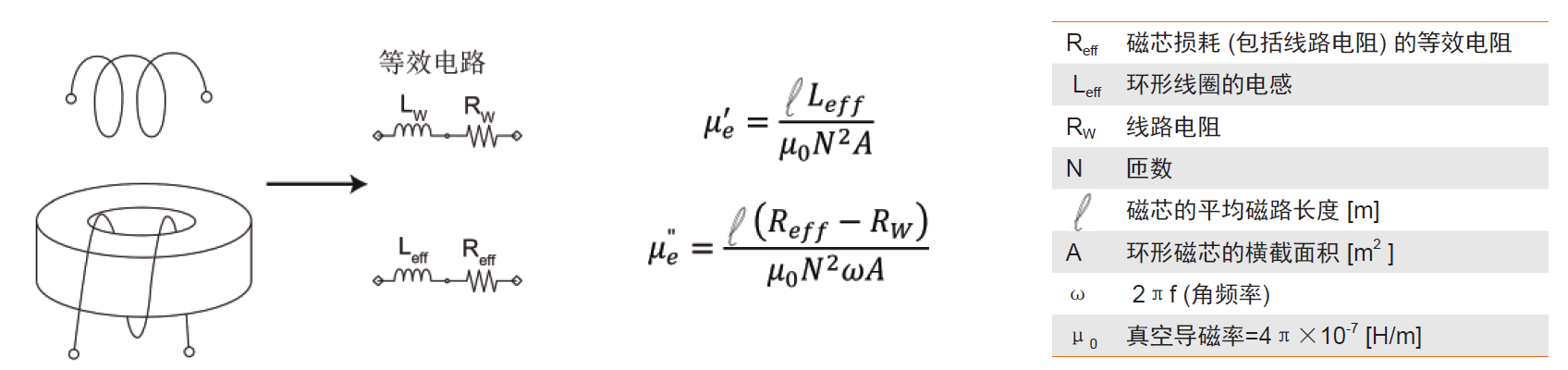

采用电感测量法测量，在环形磁芯的磁芯上缠绕导线，并放置在一个密闭的圆柱形空间内（TH26088夹具），通过阻抗分析仪测量导线两端的电感（自感），根据测试电感量及下列公式推导出有效磁导率。

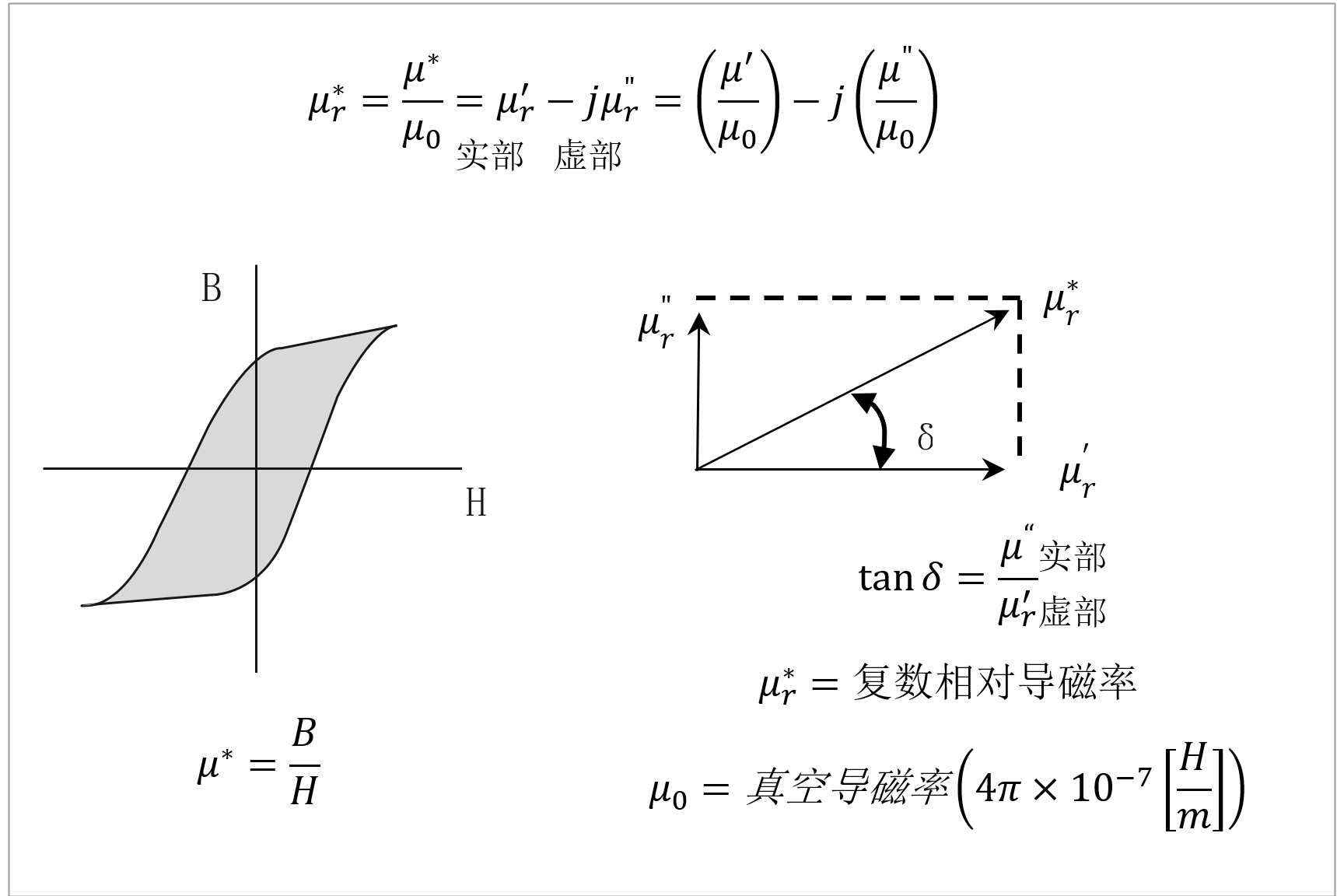

（3）相对磁导率

（4）磁导率分析软件

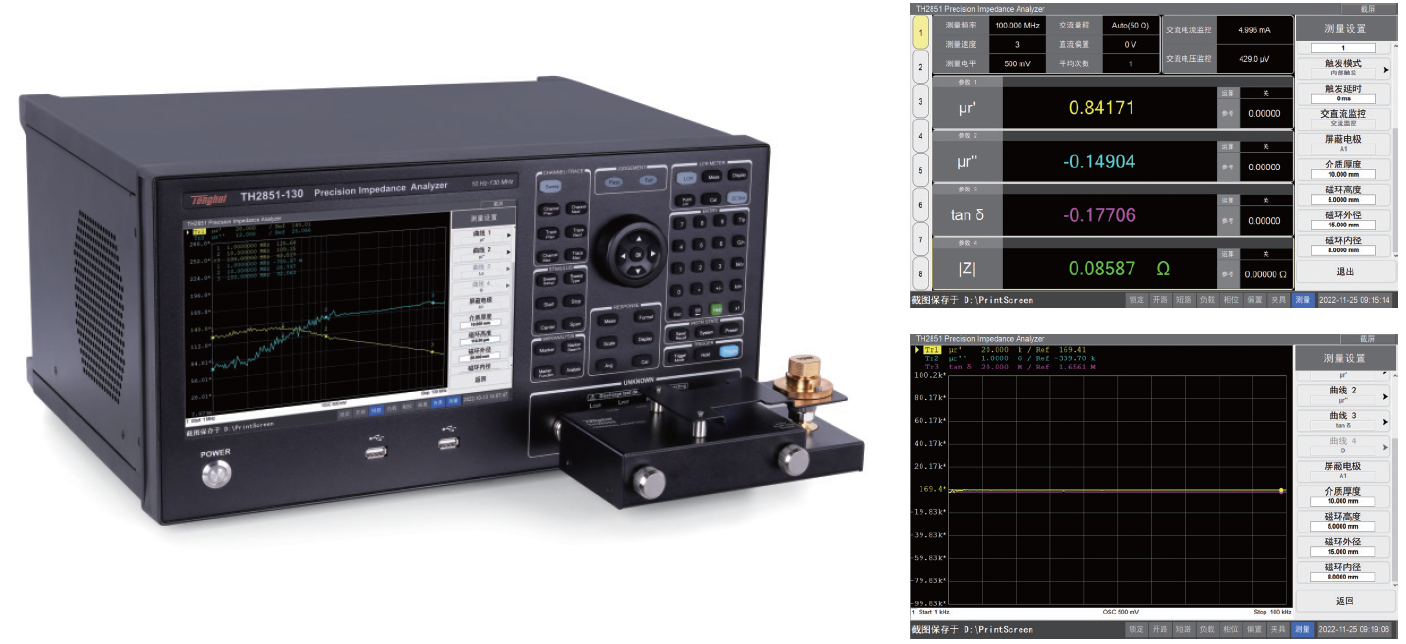

选择开通磁导率分析软件之后，仪器便可以在单测、列表扫描、曲线扫描中直接选择磁导率参数，直接在界面显示测试结果。

经验与总结
