科技之光，守护信号纯净：同惠磁导率测试重塑材料性能边界

研究背景

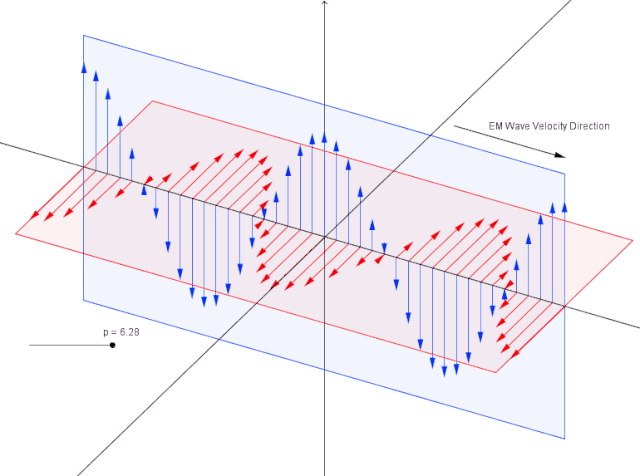

电磁波因其多功能性，在通信、雷达及航空航天等领域发挥着举足轻重的作用。然而，随着其使用的普及，电磁干扰和辐射污染等问题也日益凸显。

为了有效解决这些挑战，电磁屏蔽吸波材料的研究与开发变得至关重要，它们能有效减少电磁波的负面影响，保障设备和环境的稳定运行。


然而，电磁屏蔽吸波材料的性能评价是一个复杂的过程，其中磁导率测试是评价材料性能的重要手段之一。

磁导率是材料对磁场的响应能力的度量，它反映了材料在磁场作用下的磁化能力。

客户情况

一家从事高性能磁性材料与元器件的厂家，需要对电磁屏蔽吸波材料磁导率测试，进而评估其电磁屏蔽和吸波性能。


测试要求

频率：Start-1MHz，Stop-30MHz；

电平：500mV。

测试磁导率实部、虚部，进行曲线扫描。

解决方案

为满足客户的测试需求，我们推荐如下配置：

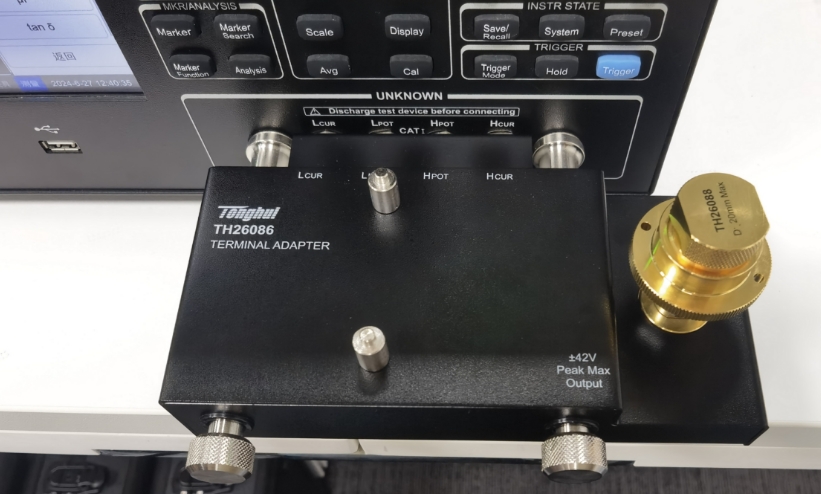

①将TH26086磁导率测试夹具底座规范、正确的安装在TH2851-030上面，然后进行相位、开路、短路、负载校正；

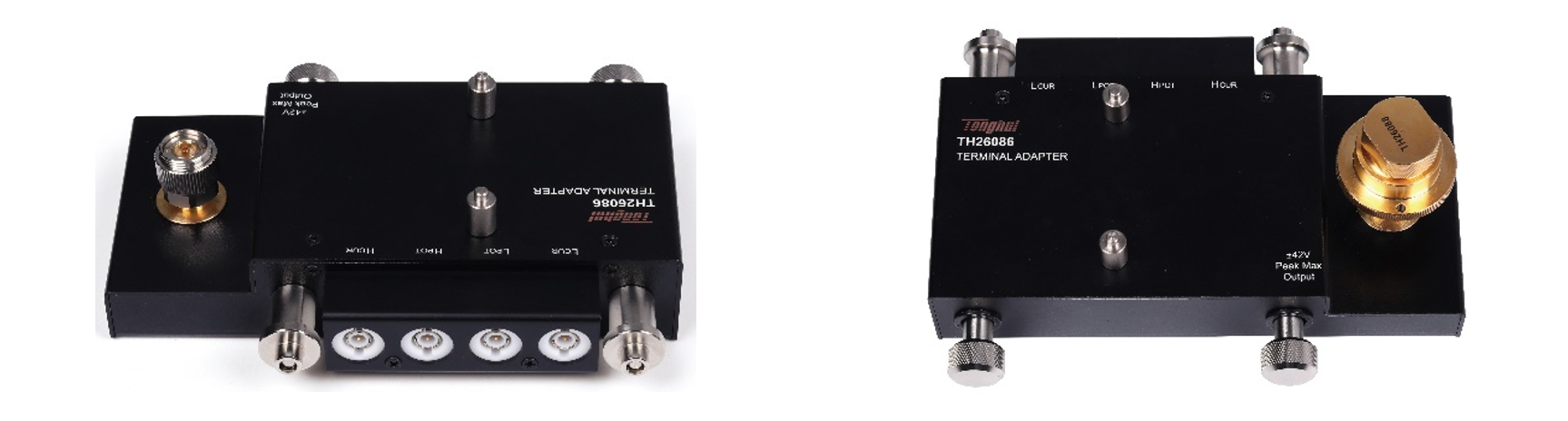

1）TH26086转接底座

用于将4端对转换成N型7mm底座，适配其他测试夹具如TH26088磁导率测试夹具。


②根据被测件大小，选择合适的TH26088磁导率测试夹具并正确安装，进行短路校准。

1）TH26088磁导率测试夹具

TH26088磁导率测试夹具配有一个小型和一个大型夹具，适应各种尺寸，是测量磁性材料的理想结构。

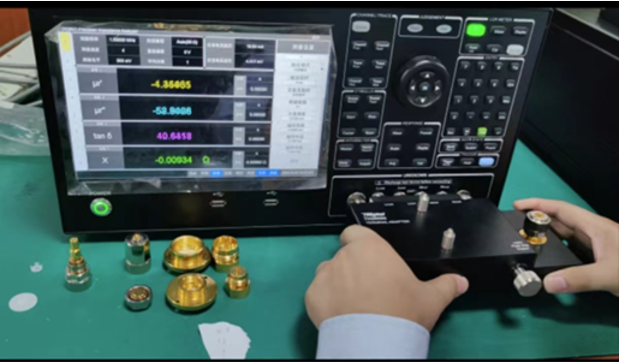

选择开通磁导率分析软件之后，仪器便可以在单测、列表扫描、曲线扫描中直接选择磁导率参数，直接在界面显示测试结果。

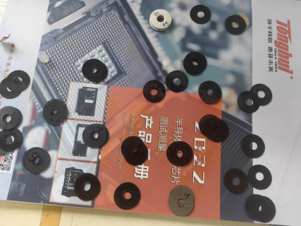

③将制作好的磁环正确放置到TH26088磁导率夹具内部，旋好上盖；


④在仪器TH2851-030上面设置好，磁环高度、磁环外径、磁环内径，并设置好其它测试条件，然后进行测试。

TH2851系列精密阻抗分析仪可筛选出高磁导率材料来作为抗干扰电磁兼容元件和功率材料，以保证可靠性和稳定性。

经验与总结

无论是新能源汽车、电子通讯还是光伏发电领域，同惠TH2851系列阻抗分析仪，都致力于为用户提供精准、可靠的磁导率测试数据，助力客户在磁性材料应用中取得更大突破。
