精准洞察耳机‘芯’脏，TH2554数据采集器守护每一块微型电路板

随着消费电子产业的迅猛发展，耳机作为个人音频设备的核心载体，已从单一功能配件演变为集成主动降噪、空间音频、健康监测等多模态交互的智能终端。


在耳机微型化进程中，内部PCB电路板的设计与测试成为保障产品可靠性的关键环节。

客户情况

有一家专注于声学设备研发制造的厂家，现针对其耳机核心部件——微型PCB电路板进行实时电压、电流和温度测试。

测试要求

1、检测精度：电压/电流需要精确到在以V/A单位下的小数点后三到四位；

2、采集架构：支持≥20通道/秒同步采样速率，并且能实时存储数据以及导出数据为Excel进行分析。

解决方案

根据上述测试要求，推荐TH2554数据采集器。

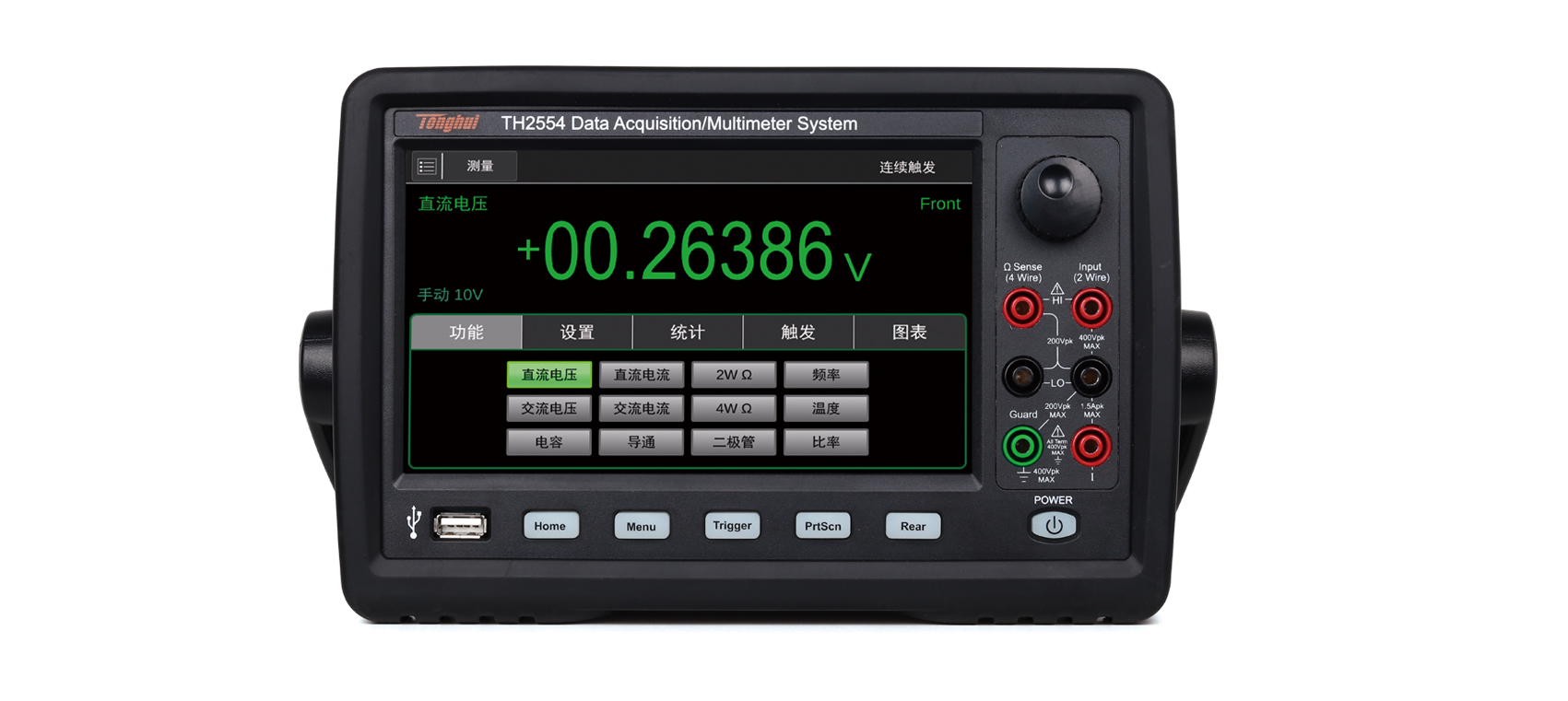

TH2554数据采集器是一台高精度、高稳定、多路扫描的数据采集系统，具备0.0035%的直流电压基本精度以及0.0100%的基本电阻精度等一系列优良的性能。

一、高精度

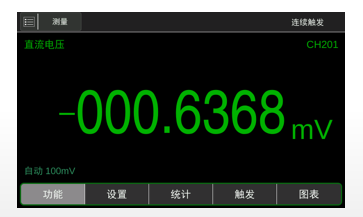

在耳机微型PCB电路板的精密测试场景中，TH2554数据采集器凭借其6 1/2位高精度测量分辨率，成为捕捉微弱电流和电压波动的理想工具。

二、功能强大

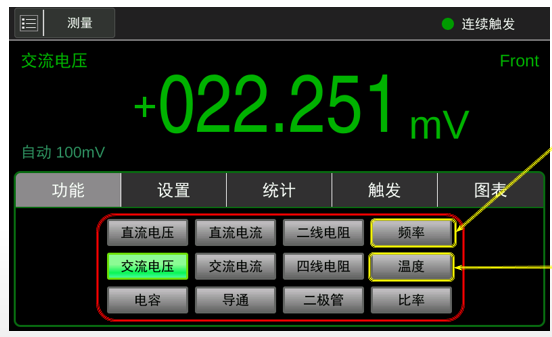

TH2554数据采集器作为一款面向精密测试领域的高性能设备，其信号采集能力覆盖工业测量全场景需求，支持16类物理量同步监测，关键技术指标如下：

热电偶、热敏电阻和RTD传感器采集的温度、交流电压、直流电压、交流电流、直流电流、2线/4线电阻、频率和周期、电容、比率。

三、快速测试能力

快速板卡以高密度通道设计与专业级信号调理能力为核心，专为高速精密测试场景打造，其技术特性与性能优势如下：

1. 20通道固态差分复用器模块，四线电阻为10通道

2. 电压测试最大60V，不测试电流

3.热电偶温度测试带CJC(冷端补偿)

4.测试端口带公共端口，可以1对多。

5. 扫描速度最快 800通道/秒

四、数据分析

TH2554数据采集器在数据可视化与存储管理方面展现出专业级测试设备的系统化设计，其核心功能与技术优势如下：

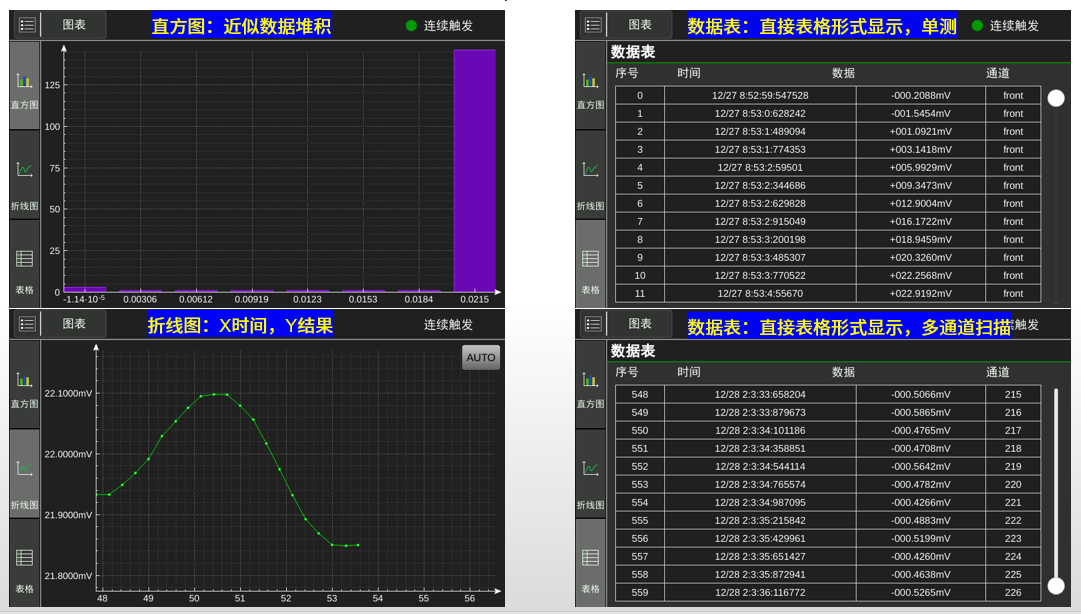

1、多维数据可视化

为直方图，折线图和数据表，支持单通道及多通道扫描结果。

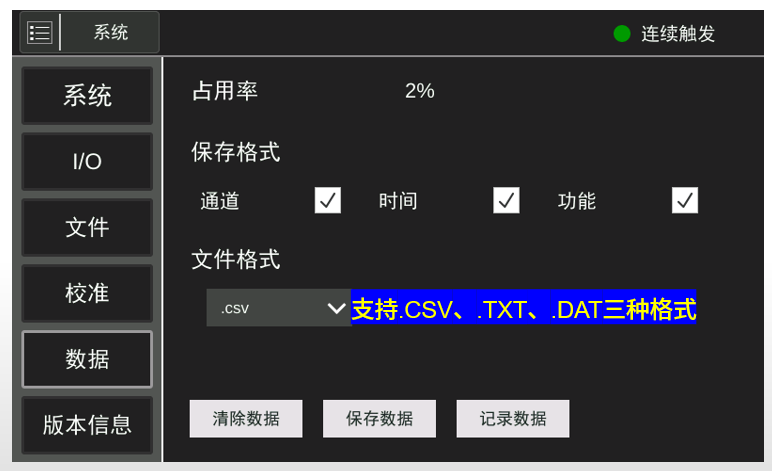

2、工业级数据存储

测试数据处理，支持3种格式存储CSV、TXT、DAT。


经验与总结

在万物互联时代，电子设备向微型化、高性能化加速演进，对测试精度与效率提出更高要求。同惠电子立足精密测试领域，以自主创新技术为核心，打造覆盖研发、生产、质检的全链路测试解决方案，助力客户突破微弱信号检测、产线良率提升等关键难题。
