- 简介
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件，≤2ms的动态恢复时间也能够使其输出更加稳定。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

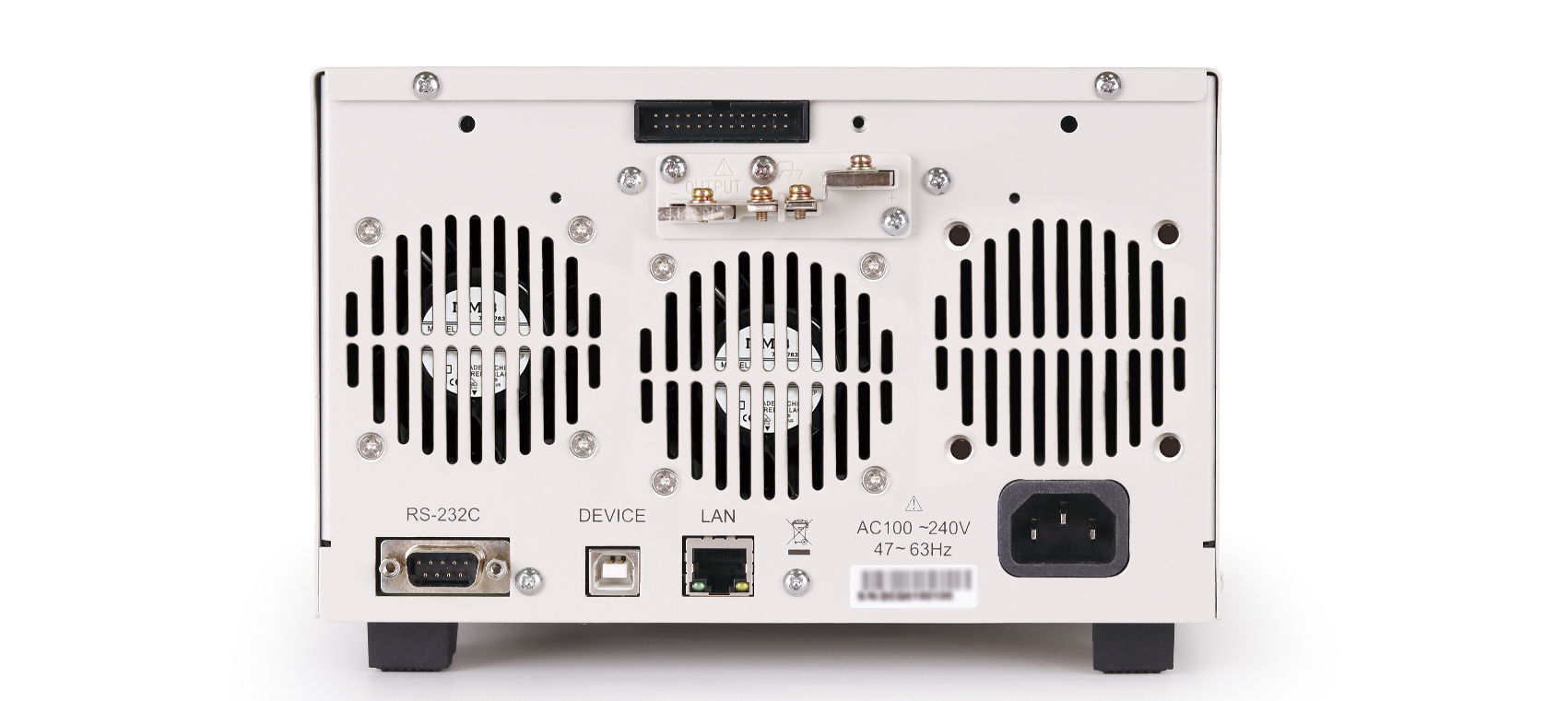

TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能，可补偿电源到待测件上的压降。
TH6700系列可编程开关直流电源包括以下几种类型：
功能特点
A. 可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B. 可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：
使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C. 数据保存 – 记录被测件运行数据
用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，最大5000 次。
接上sense端则记录被测件两端实际电压、电流值；
不接sense端则记录TH6700输出的电压、电流值。
结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
D. 恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。
恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以:
1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
2. 输出电流无过冲，用来测试恒流工作特性的待测物
- 应用
■ 研发和设计验证通用测试
■ 新能源 太阳能电池，新动力汽车，电动自行车
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 教学实验室
■ LED测试
- 技术参数
参数
TH6711
TH6712
TH6713
TH6721
TH6722
TH6723
输出
功率
额定功率
360W
720W
1080W
360W
720W
1080W
功率限制
约额定功率*105%
电压
额定电压
0-30V
0-30V
0-30V
0-80V
0-80V
0-80V
最大电压
31.5V
84V
电流
额定电流
0-33A
0-66A
0-100A
0-12.5A
0-25A
0-37.5A
最大电流
36A
72A
108A
13.5A
27A
40.5A
设置
电压
范围
0-31.5V
0~84V
电流
范围
0~36A
0-72A
0-108A
0-13.5A
0-27A
0-40.5A
负载调节率
电压
≤20mV
≤45mV
电流
≤41mA
≤77mA
≤113mA
≤18.5mA
≤32mA
≤45.5mA
电源调节率
电压
≤18mV
≤43mV
电流
≤41mA
≤77mA
≤113mA
≤18.5mA
≤32mA
≤45.5mA
设定值解析度
电压
10mV
电流
10mA
10mA
100mA
10mA
10mA
10mA
回读值解析度
电压
10mV
电流
10mA
10mA
100mA
10mA
10mA
10mA
设定值精度
(25℃±5℃)
电压 (>0.1V)
≤0.1%+10mV
电流 (>0.1A)
≤0.1%+30mA
≤0.1%+60mA
≤0.1%+100mA
≤0.1%+20mA
≤0.1%+40mA
≤0.1%+50mA
回读值精度
(25℃±5℃)
电压 (>0.1V)
≤0.1%+20mV
电流 (>0.1A)
≤0.1%+40mA
≤0.1%+70mA
≤0.1%+100mA
≤0.1%+20mA
≤0.1%+40mA
≤0.1%+50mA
纹波与噪声
(20Hz-2MHz)
差模电压
≤60mVp-p and 7mVrms
≤80mVp-p and 11mVrms
≤100mVp-p and 14mVrms
≤60mVp-p and 7mVrms
≤80mVp-p and 11mVrms
≤100mVp-p and 14mVrms
差模电流
≤72mArms
≤144mArms
≤216mArms
≤27mArms
≤54mArms
≤81mArms
动态恢复时间(50%-100%负载)频率=100Hz
恢复到0.1% + 10mV: ≤2ms
上升时间（空载）
10%-90%
≤50ms
上升时间（满载）
10%-90%
≤50ms
下降时间（满载）
90%-10%
≤50ms
下降时间（空载）
90%-10%
≤500ms
定时器
设置范围
0-9999999（时分秒）
启动延时
设置范围
0-99.99s
停止延时
设置范围
0-99.99s
斜率设置
电压上升
0.01-60V/s
0.1-160V/s
电压下降
0.01-60V/s
0.1-160V/s
电流上升
0.01-72A/s
0.1-144A/s
0.1-216A/s
0.01-27A/s
0.01-54A/s
0.01-81A/s
电流下降
0.01-72A/s
0.1-144A/s
0.1-216A/s
0.01-27A/s
0.01-54A/s
0.01-81A/s
模拟内阻
设置范围
0-0.833Ω
0-0.417Ω
0-0.278Ω
0-5.926Ω
0-2.963Ω
0-1.975Ω
外部电压控制
(25℃±5℃)
CV精度
额定输出电压±0.5%
CC精度
额定输出电流±1%
外部电阻控制
(25℃±5℃)
CV 精度
额定输出电压±1.5%
CC 精度
额定输出电流±1.5%
功率因数
100VAC（满载）
0.99
200VAC（满载）
0.97
效率
100VAC（满载）
75%
76%
200VAC（满载）
77%
78%
主从控制
主从并联
含主机最多并联3台
主从串联
含主机最多串联2台
保护
过压OVP
3-33V
3-33V
3-33V
8-88V
8-88V
8-88V
过流OCP
3.6-37.8A
5-75.6A
5-113.4A
1.35-14.18A
2.7-28.35A
4.05-42.53A
过温OTP
内部温度上升决定
体积和重量
外形体积（mm）
215(W)×146(H)×420(D)
上架体积（mm）
215(W)×132(H)×420(D)
重量（净重）
3kg
5.3kg
7.5kg
3kg
5.3kg
7.5kg
供电电源
88-265VAC，50/60HZ
注：电源调节率（88-132VAC 或 170-265VAC，恒载）负载调解率（空载-满载，恒输入电压）
上升时间（额定输出电压 10%-90%，带额定电阻负载）下降时间（额定输出电压 90%-10%，带额定电阻负载）
动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间）
参数
TH6731
TH6732
TH6733
TH6741
TH6742
TH6743
输出
功率
额定功率
360W
720W
1080W
360W
720W
1080W
功率限制
约额定功率*105%
电压
额定电压
0-250V
0-800V
最大电压
262.5V
840V
电流
额定电流
4.2A
8.4A
12.6A
1.32A
2.64A
3.96A
最大电流
4.5A
9A
13.5A
1.44A
2.88A
4.32A
设置
电压
范围
0-262.5V
0~840V
电流
范围
0-4.5A
0-9A
0-13.5A
0-1.44A
0-2.884A
0-4.32A
负载调节率*1
电压
≤130mV
≤405mV
电流
≤9.5mA
≤14mA
≤18.5mA
≤6.44mA
≤7.88mA
≤9.32mA
电源调节率*2
电压
≤128mV
≤403mV
电流
≤9.5mA
≤14mA
≤18.5mA
≤6.44mA
≤7.88mA
≤9.32mA
设定值解析度
电压
100mV
电流
1mA
1mA
10mA
1mA
1mA
1mA
回读值解析度
电压
100mV
电流
1mA
1mA
10mA
1mA
1mA
1mA
设定值精度
(25℃±5℃)
电压 (>0.1V)
≤0.1%+200mV
≤0.1%+400mV
电流 (>0.1A)
≤0.1%+5mA
≤0.1%+10mA
≤0.1%+20mA
≤0.1%+2mA
≤0.1%+4mA
≤0.1%+6mA
回读值精度
(25℃±5℃)
电压 (>0.1V)
≤0.1%+200mV
≤0.1%+400mV
电流 (>0.1A)
≤0.1%+5mA
≤0.1%+10mA
≤0.1%+20mA
≤0.1%+2mA
≤0.1%+4mA
≤0.1%+6mA
纹波与噪声
(20Hz-2MHz)
差模电压
≤80mVp-p and 15mVrms
≤100mVp-p and 15mVrms
≤120mVp-p and 15mVrms
≤150mVp-p and 30mVrms
≤200mVp-p and 30mVrms
≤200mVp-p and 30mVrms
差模电流
≤10mArms
≤20mArms
≤30mArms
≤5mArms
≤10mArms
≤15mArms
动态恢复时间*3
(50%-100%负载)负载频率=100Hz
≤2ms
上升时间*4（空载）
10%-90%
≤100ms
≤150ms
上升时间*4（满载）
10%-90%
≤100ms
≤150ms
下降时间*5（满载）
90%-10%
≤150ms
≤300ms
下降时间*5（空载）
90%-10%
≤1200ms
≤2000ms
定时器
设置范围
0-9999999（时分秒）
启动延时
设置范围
0-99.99s
停止延时
设置范围
0-99.99s
斜率设置
电压上升
0.1～500V/s
1～1600V/s
电压下降
0.1～500V/s
1～1600V/s
电流上升
0.001～9A/s
0.01～18A/s
0.01～27A/s
0.001～2.88A/s
0.001～5.76A/s
0.001～8.64A/s
电流下降
0.001～9A/s
0.01～18A/s
0.01～27A/s
0.001～2.88A/s
0.001～5.76A/s
0.001～8.64A/s
模拟内阻
设置范围
0～55.55Ω
0～27.77Ω
0～18.51Ω
0～555.5Ω
0～277.8Ω
0～185.1Ω
外部电压控制
(25℃±5℃)
CV精度
额定输出电压±0.5%
CC精度
额定输出电流±1%
外部电阻控制
(25℃±5℃)
CV 精度
额定输出电压±1.5%
CC 精度
额定输出电流±1.5%
功率因数
100VAC（满载）
0.99
0.99
200VAC（满载）
0.97
0.97
效率
100VAC（满载）
77%
78%
200VAC（满载）
79%
80%
主从控制
主从并联
含主机最多并联3台
主从串联
无
保护
过压OVP
20-275V
20-880V
OVP精度
±2% 的额定输出电压
过流OCP
0.45～4.72A
0.9～9.45A
1.35～14.17A
0.144～1.512A
0.288～3.024A
0.432～4.536A
OCP精度
±2% 的额定输出电流
过温OTP
内部温度上升决定
体积和重量
外形体（mm）
215(W)×146(H)×420(D)
上架体（mm）
215(W)×132(H)×420(D)
重量（净重）
3kg
5.3kg
7.5kg
3kg
5.3kg
7.5kg
供电电源
88-265VAC，50/60Hz
注：
1. 负载调节率（空载-满载，恒输入电压）
2. 电源调节率（88-132VAC 或 170-265VAC，恒载）
3. 动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间，负载频率=100Hz）
4. 上升时间（额定输出电压 10%-90%，带额定电阻负载）
5.下降时间（额定输出电压 90%-10%，带额定电阻负载）
