■ 三通道:通道间支持串联、并联或同步输出
■ CH1/CH2:30V/3A;CH3:5V/3A
■ 高精度、高分辨率:1mV/0.1mA
■ 线性设计:高稳定性、低纹波、低噪声
■ 24位色4.3寸 TFT LCD,分辨率:480x272
■ 简洁的系统设置、中英文操作界面
■ 三/四通道电压、电流、功率和定时时间同时显示
■ 1/2 2U超小体积,前后面板输出与采样端
■ 每通道40组状态记忆保存和调用
■ 定时输出:时间(0.1-99999.9s)
■ 旋钮和数字键盘设置电压、电流、输出时间
■ 面板功能按键背光显示
■ 远端测量功能,补偿线上压降
■ 拷屏功能
■ 数据记录功能
■ 过电压、过电流保护、智能温控风扇
■ 支持标准SCPI和MODBUS通讯协议
■ 通过计算机软件监控,通过U盘升级仪器固件

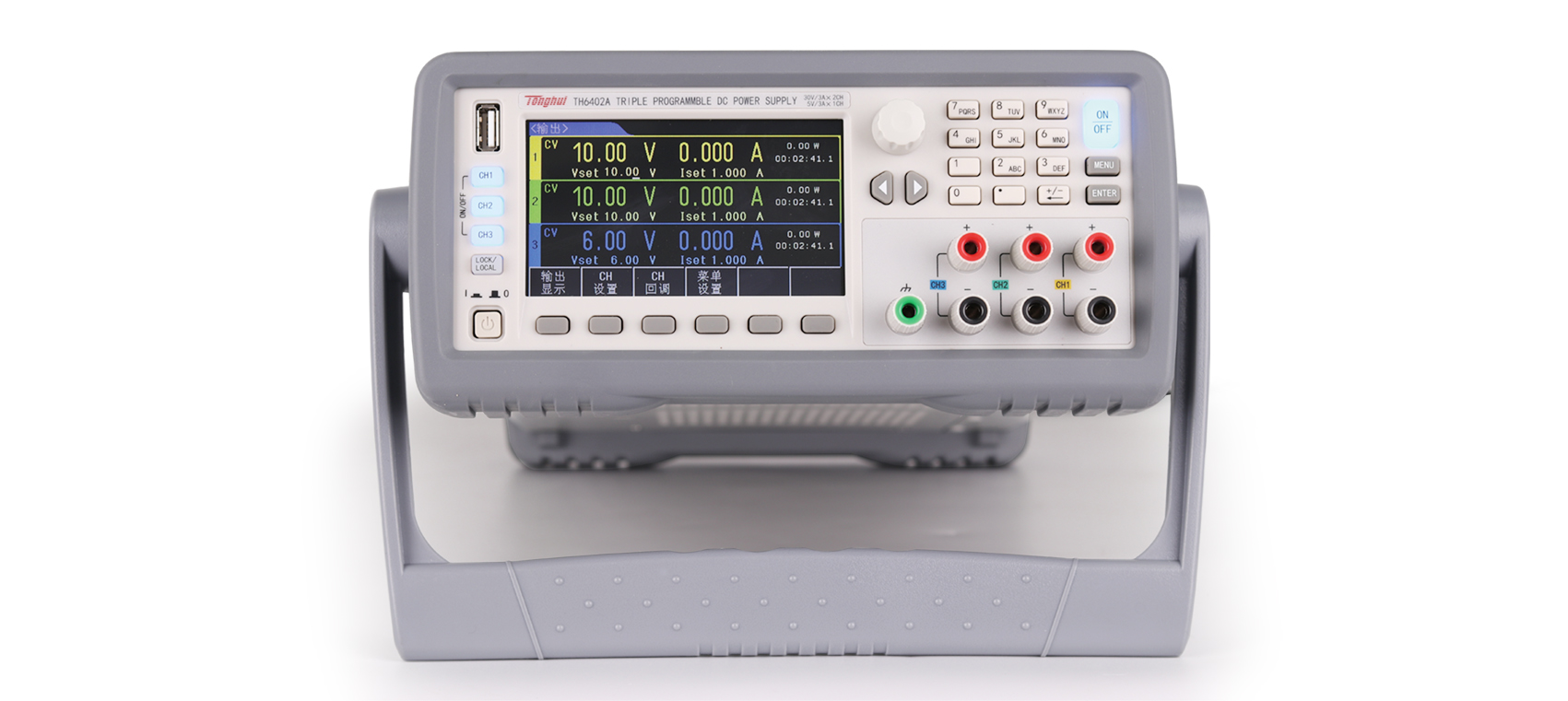

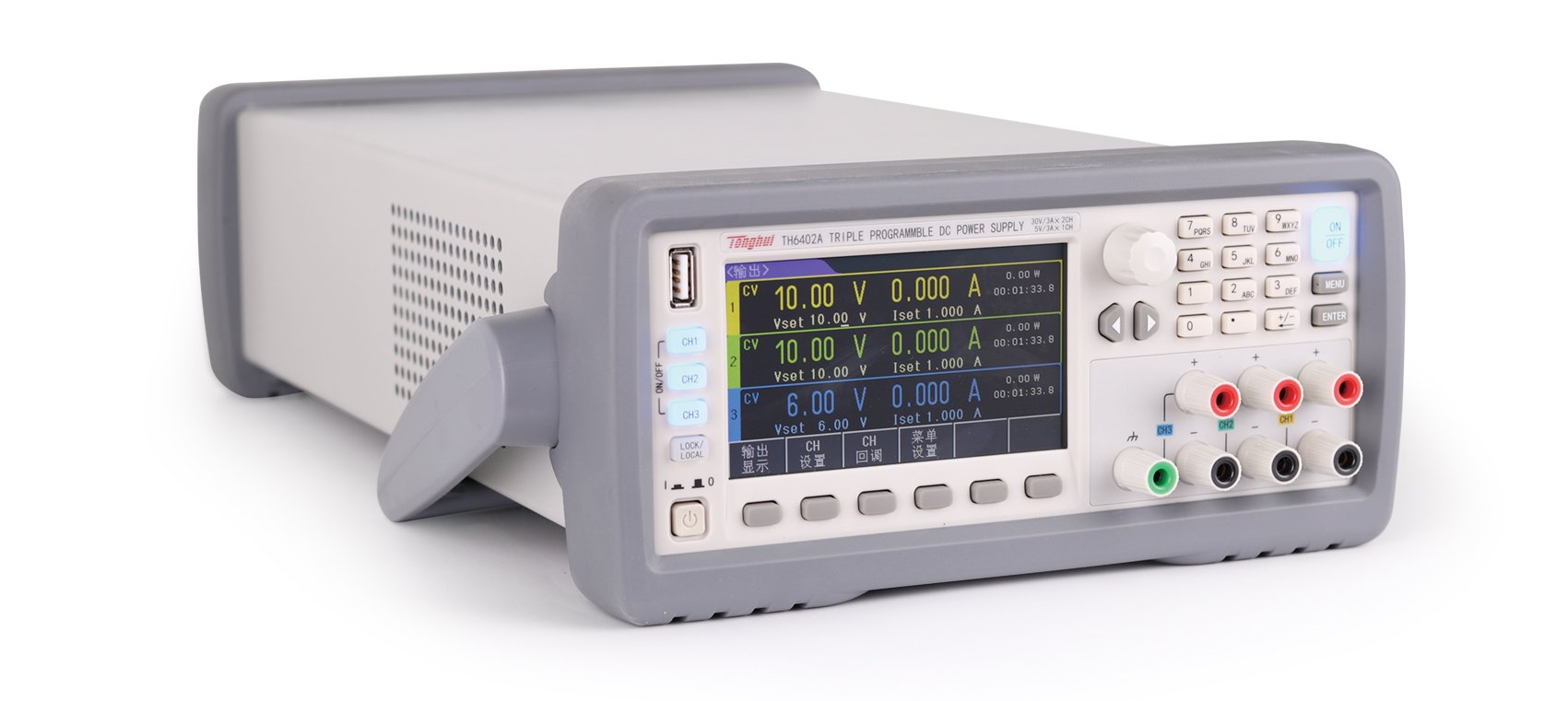

TH6400系列多路输出可编程直流电源涵盖了5个型号(单个通道功率范围5W-180W),其中TH6402B为4通道输出,其余型号为3通道输出。全系列电源具备通道间串、并联以及同步输出功能,并且所有通道的输出参数同屏显示,使用起来更加方便、直观。
TH6400系列电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏,不同通道分屏显示,并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作,软键、旋钮控制及输入参数,使用起来方便快捷,能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6400系列标配了RS232、USB HOST和USB DEVICE接口(注:TH6402A无RS232接口和USB DEVICE接口),可选配GPIB接口,支持SCPI和MODBUS通讯协议,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点,使得TH6400系列电源可以方便地集成在标准机柜里面。
快速选型:
型号 | 通道 | 电压 | 电流 | 功率 |
TH6402A | CH1 | 0-30V | 0-3A | 90W |
CH2 | 0-30V | 0-3A | 90W | |
CH3 | 0-5V | 0-3A | 15W | |
TH6402B | CH1 | 0-30V | 0-3A | 90W |
CH2 | 0-30V | 0-3A | 90W | |
CH3 | 0-10V | 0-3A | 30W | |
CH4 | 0-5V | 0-1A | 5W | |
TH6402 | CH1 | 0-30V | 0-3A | 90W |
CH2 | 0-30V | 0-3A | 90W | |
CH3 | 0-6V | 0-5A | 30W | |
TH6412 | CH1 | 0-30V | 0-6A | 180W |
CH2 | 0-30V | 0-6A | 180W | |
CH3 | 0-6V | 0-5A | 30W | |
TH6413 | CH1 | 0-60V | 0-3A | 180W |
CH2 | 0-60V | 0-3A | 180W | |
CH3 | 0-6V | 0-5A | 30W |
功能特点
A. 多通道输出
TH6400为全系列多路输出的矩形电源,其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下,改变其中一个通道的设定值,其他同步的通道也将按比例随之自动变化。
B. 便于自动化集成
TH6400系列电源前后面板都配备有输出端,具有1/2标准机箱尺寸,配备齐全的通讯接口,支持SCPI和MODBUS通讯协议,使其可以方便的集成于自动化系统上。
C. 远端补偿功能

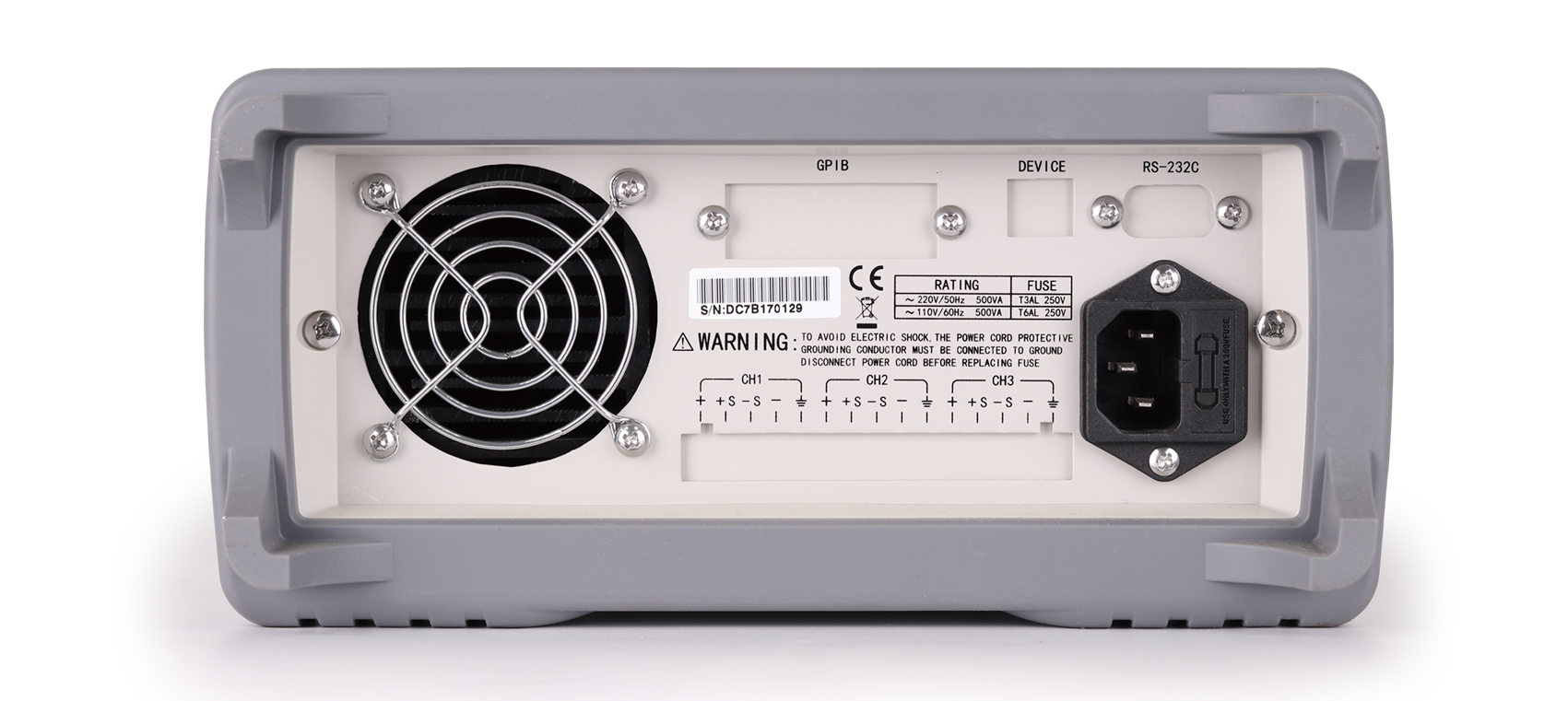

当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端,而6200系列、6300系列与6500系列前后面板都配有补偿端。

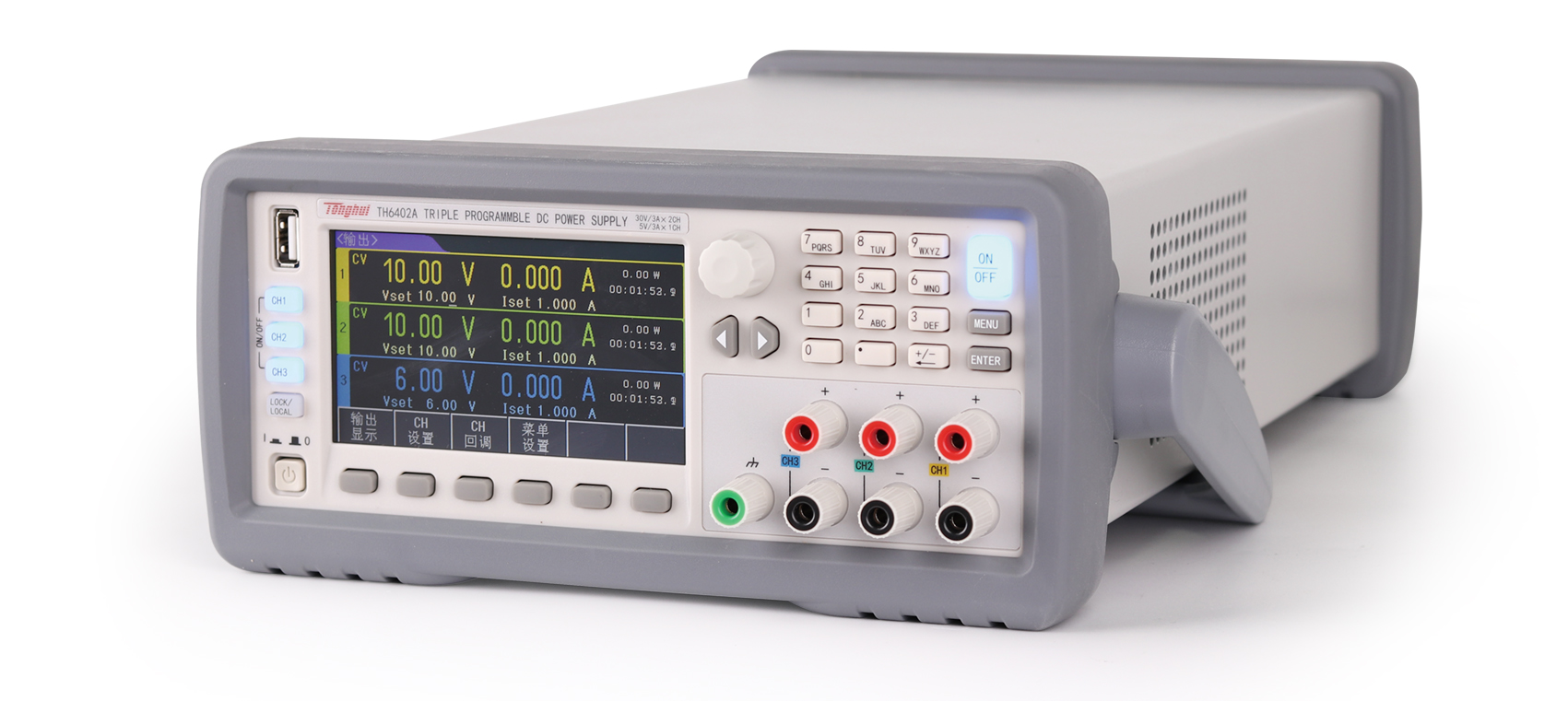

D. 人性化设计

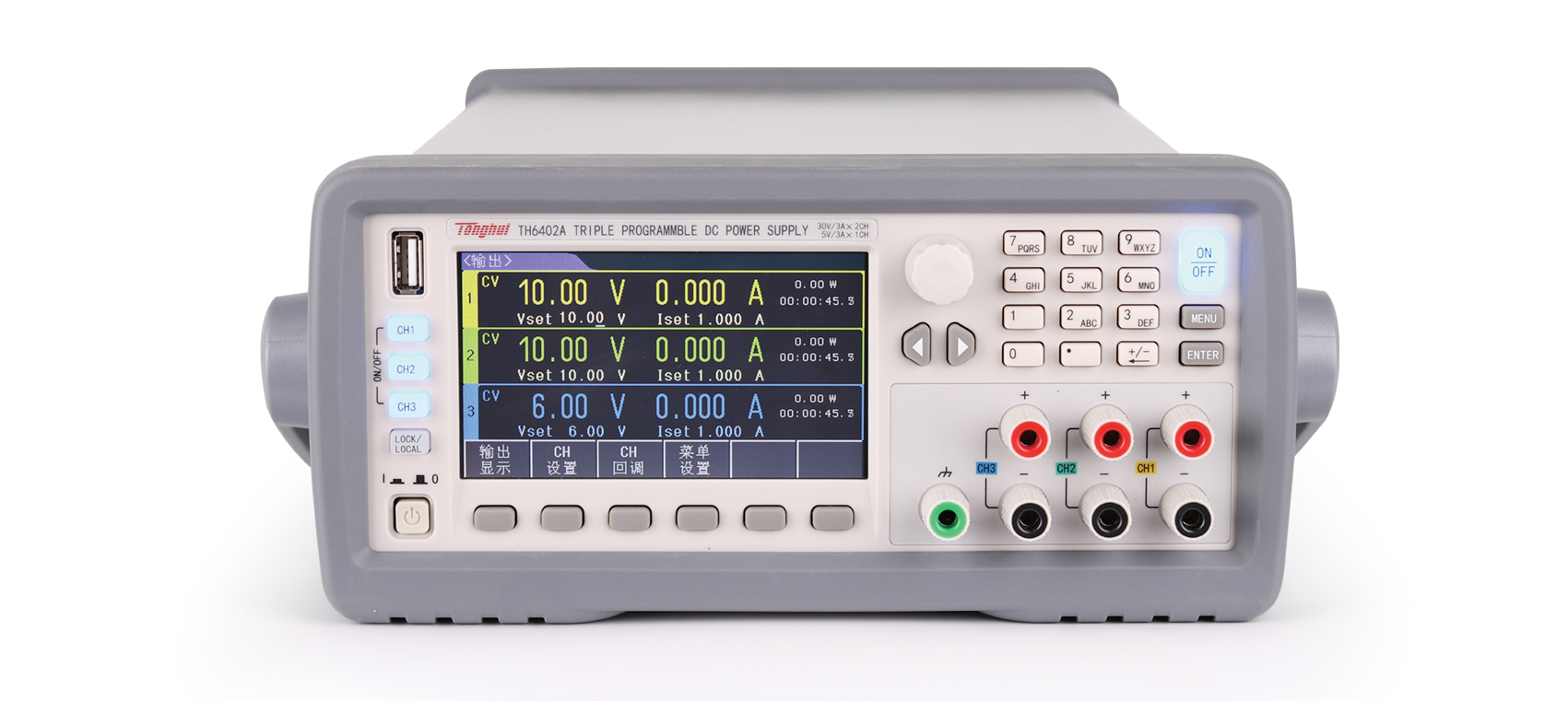

TH6400全系列配备4.3寸TFT LCD显示屏,所有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮,右上角的总输出按钮用于所有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题。
E. 数据记录功能
TH6400还可以记录输出电压、输出电流和时间数据,数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中,便于后期数据分析。TH6402B暂不支持数据记录功能。
型号 | TH6402A | TH6402B | TH6402 | TH6412 | TH6413 | ||||||||||||
额定输出(0℃-40℃) | 通道/范围 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 |
电压 | 0-30V | 0-5V | 0-30V | 0-10V | 0-5V | 0-30V | 0-6V | 0-30V | 0-6V | 0-60V | 0-6V | ||||||
电流 | 0-3A | 0-3A | 0-1A | 0-3A | 0-5A | 0-6A | 0-5A | 0-3A | 0-5A | ||||||||
功率 | 90W | 15W | 90W | 30W | 5W | 90W | 30W | 180W | 30W | 180W | 30W | ||||||
负载调整率 | 电压 | ≤0.01%+3mV | |||||||||||||||
电流 | ≤0.1%+3mA | ≤0.01%+3mA | |||||||||||||||
电源调整率 | 电压 | ≤0.01%+3mV | |||||||||||||||
电流 | ≤0.1%+3mA | ≤0.01%+3mA | |||||||||||||||
设定值分辨率 | 电压 | 10mV | 1mV | ||||||||||||||
电流 | 1mA | 0.1mA | |||||||||||||||
回读分辨率 | 电压 | 10mV | 1mV | ||||||||||||||
电流 | 1mA | 0.1mA | |||||||||||||||
设定值精度 (25℃±5℃) | 电压 | ≤0.05%+20mV | ≤0.1%+20mV | ≤0.03%+10mV | |||||||||||||
电流 | ≤0.2%+5mA | ≤0.2%+5mA | ≤0.1%+5mA | ≤0.1%+8mA | ≤0.1%+5mA | ≤0.1%+5mA | |||||||||||
回读值精度 (25℃±5℃) | 电压 | ≤0.05%+20mV | ≤0.1%+20mV | ≤0.03%+10mV | |||||||||||||
电流 | ≤0.2%+5mA | ≤0.2%+5mA | ≤0.1%+5mA | ≤0.1%+8mA | ≤0.1%+5mA | ≤0.1%+5mA | |||||||||||
纹波和噪声(20Hz-20MHz) | 电压(Vp-p) | ≤3mVp-p | ≤3mVp-p | ≤3mVp-p | ≤4mVp-p | ≤4mVp-p | ≤4mVp-p | ||||||||||
电压(rms) | ≤1mVrms | ≤1mVrms | ≤1mVrms | ≤1mVrms | ≤1mVrms | ||||||||||||
电流 | ≤3mArms | ≤3mArms | ≤3mArms | ≤5mArms | ≤5mArms | ≤4mArms | ≤5mArms | ||||||||||
串联同步误差 | ≤0.02%+5mA | ≤0.2%+10mA | ≤0.05%+10mA | ||||||||||||||
并联设定值精度 | 电压 | ≤0.02%+5mV | ≤0.02%+10mV | ≤0.02%+5mV | ≤0.02%+5mV | ≤0.02% + 10mV | |||||||||||
电流 | ≤0.1%+20mA | ≤0.2%+20mA | ≤0.1%+20mA | ≤0.1%+30mA | ≤0.1%+30mA | ||||||||||||
记忆 | 回调储存 | 40组设定文件/通道 | |||||||||||||||
定时器 | 功能 | 定时关闭输出 | |||||||||||||||
时间设置 | 0.1秒~99999.9秒 | ||||||||||||||||
解析度 | 0.1秒 | ||||||||||||||||
工作温度 | 0℃~40℃ |
