■ 100Hz，120Hz，1kHz，10kHz，100kHz 5频率
■ 基本精度：0.1%
■ 测试速度：最快250ms
■ 输出阻抗100Ω
■ 测试信号电平可选择
■ 带有DCR功能
■ 增强的输入端冲击保护能力
■ 主参数最大40000字读数，D/Q分辨率0.0001
■ 典型25mA电流的超低功耗
■ 智能化的自动LCR选择功能
■ 交流测试达4次/秒（DCR时3次/秒）的测试速度，快读的自动量程设计
■ 百分比显示及1/5/10/20%四级容限比较模式
■ 开关机均可对电池充电
■ 测试端保护功能
■ 数据保持及最大/最小/平均值记录功能
■ 实时的功能配置选择与工作状态保存能力
■ 标配Mini - USB通讯接口，SCPI命令集
■ 可自由下载的FastAccess PC通讯软件
- 简介
同惠电子凭借其领先的阻抗测试技术，推出了业界功能最强、性能足以与台式仪器媲美的新一代TH2822系列手持LCR数字电桥，该产品是 同惠公司在无源元件测试领域多年不懈努力和探索的结晶。

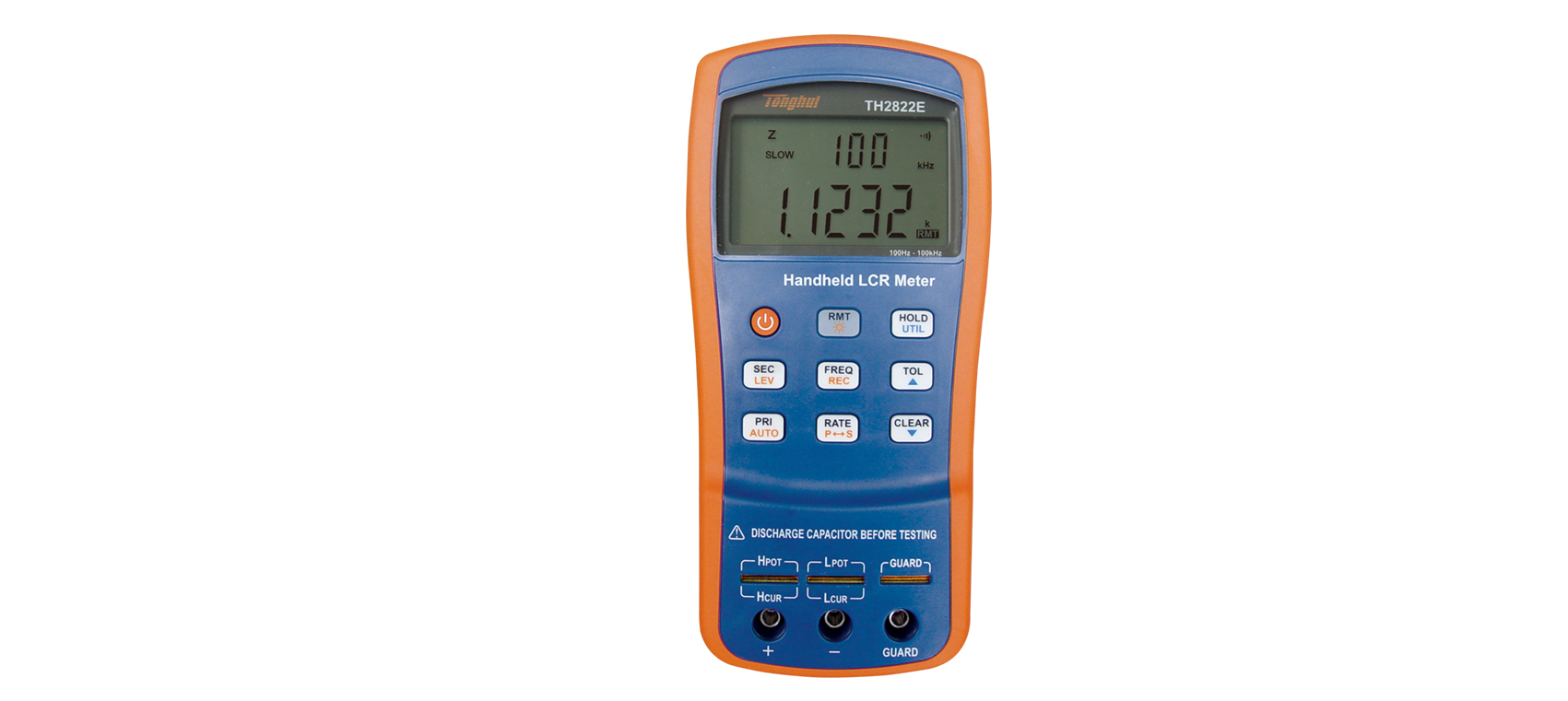

TH2822系列手持式LCR数字电桥采用超低功耗设计和高密度SMD装配工艺，主副参数同时显示的带背光LCD显示器，清新炫丽的一次成型双色外壳，操作功能简洁明了，测试信号频率最高可到100kHz，主参数40000字读数及损耗因子0.0001的分辨率，在任何场所可长时间实现对无 源元件进行精确而便捷的测量。
为应对不同场所的需求，在TH2822D/E上增加了多个信号电平测试，增加了DCR测试功能，测试准确度达0.1%。 TH2822系列提供USB接口通讯能力，可方便的与PC进行数据通讯和远程控制。为满足用户不断增加对SMD器件的测试需求，用户还可以选择TH26009C和TH26029C两种SMD四段开尔文测试钳，以平衡性能和价格的不同需求。
- 应用
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面
- 技术参数
型号
TH2822E
功 能
测试参数
主参数: L / C / R / Z / DCR 副参数: D / Q / R / θ / ESR
等效方式
串联，并联
参数及等效模式
手动/自动
量程方式
自动
测试端配置
三端、五端
测试速度
4次/秒，1.5次/秒
DCR
3次/秒
校准功能
短路、开路
容限比较模式
1%,5%,10%,20%
输入保险丝
0.1A / 250V
通讯接口
Mini-USB(虚拟串口)
测 试 信 号
信号频率
100Hz,120Hz,1kHz,10kHz,100kHz
测试信号电平
0.3Vrms,0.6Vrms,1Vrms
信号源输出阻抗
100Ω
显 示
显示器

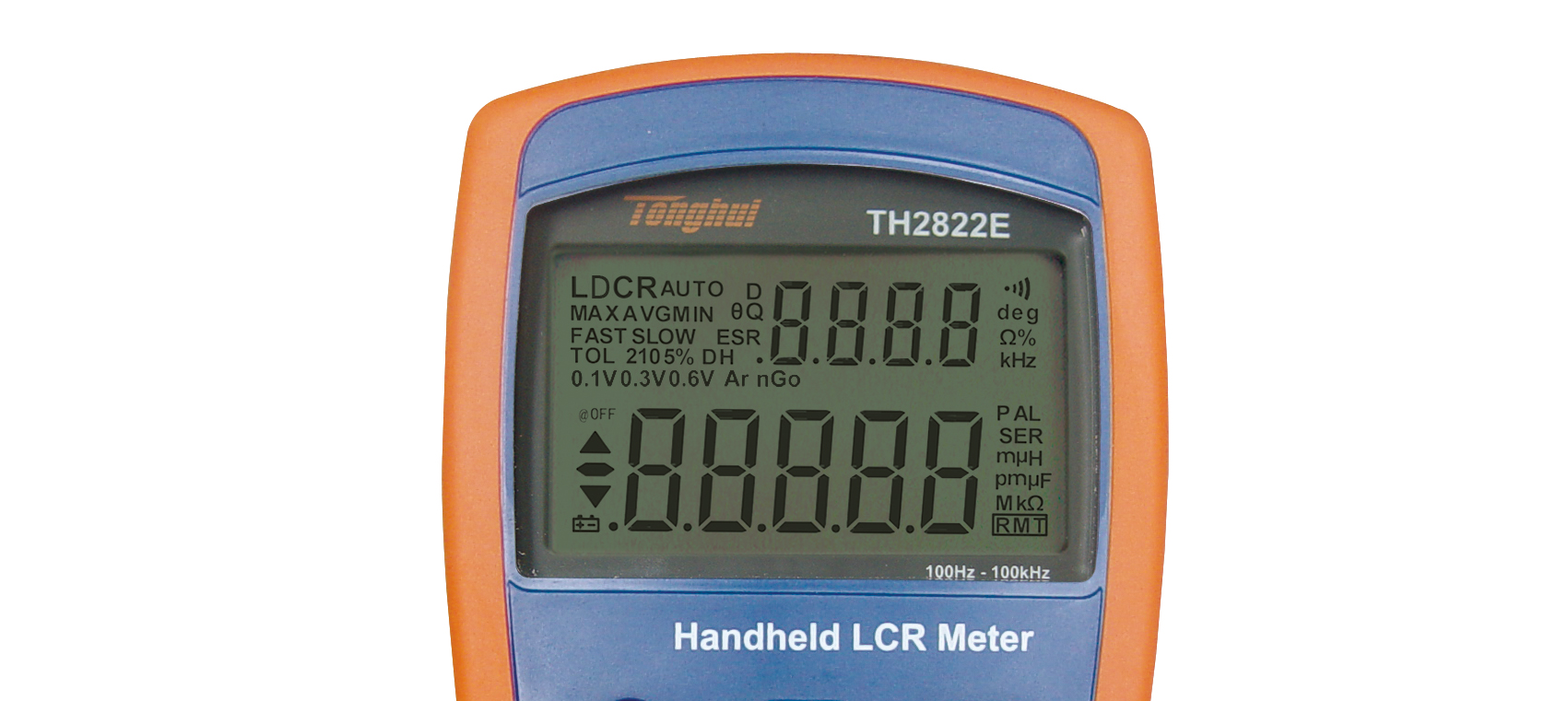

LCD主、副参数双显示,带背光
读数
主参数最大读数40,000字副参数D / Q 最小分辨率: 0.0001
最高准确度
0.1%
显示范围
L
0.00μH-1000.0H
C
0.00pF-20.000mF
Z/R
0.0000Ω-10.000MΩ
DCR
0.0000Ω-20.000MΩ
ESR
0.0000Ω-999.9Ω
D
0.0000-9.999
Q
0.0000-9999
θ
0.00°-±180.0°
供电
电池型号
TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充电电池
AC电源适配器
输入：220V/50Hz；输出：12V-15V(100Ω负载)
待机（关机）电流
11μA
自动关机设定
5min, 15min, 30min, 60min, OFF可设定；出厂默认5min
电池低电压指示
电池电压低于6.8V 时，指示低电压
- 附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 测试线 | TH26029C | ||||
| 国标适配器 | TH26028(CCC) | ||||
| 手持表测试线 | TH26004F(JC-BBC03009) | ||||
| 短路片 | TH26010B | ||||
| 测试线 | TH26027AS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| TH2822贴片测试线 | TH26009C | ||||
