功能特点

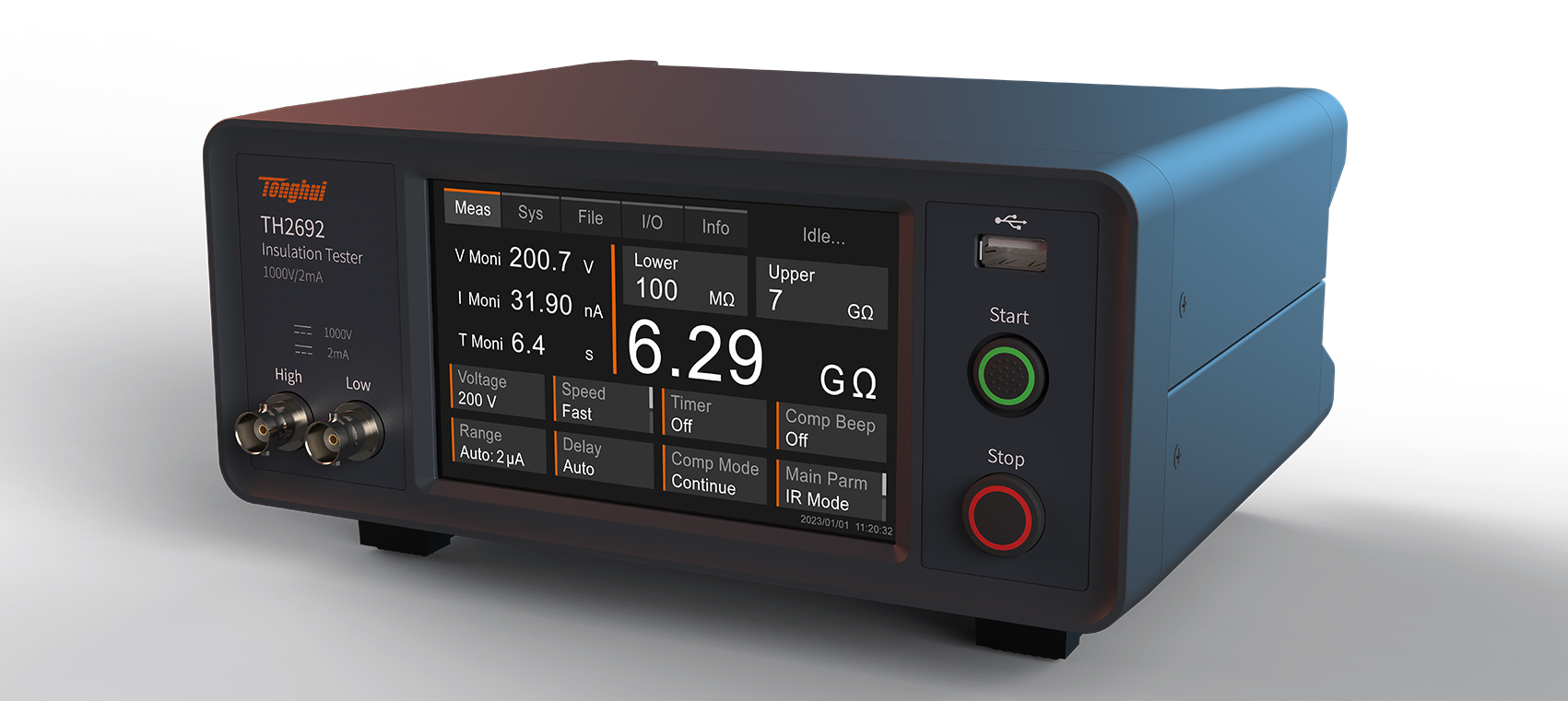

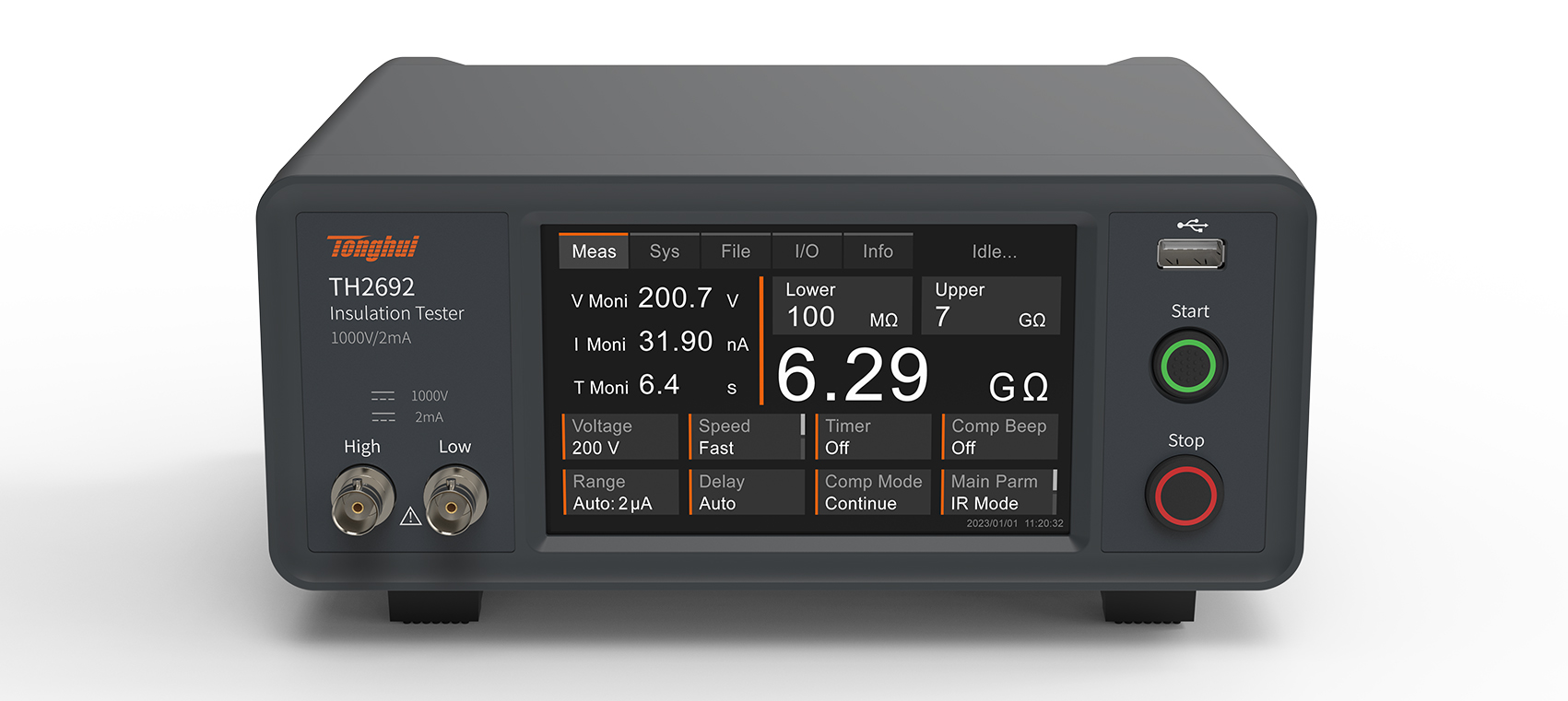

1.  超小体积、配置齐全

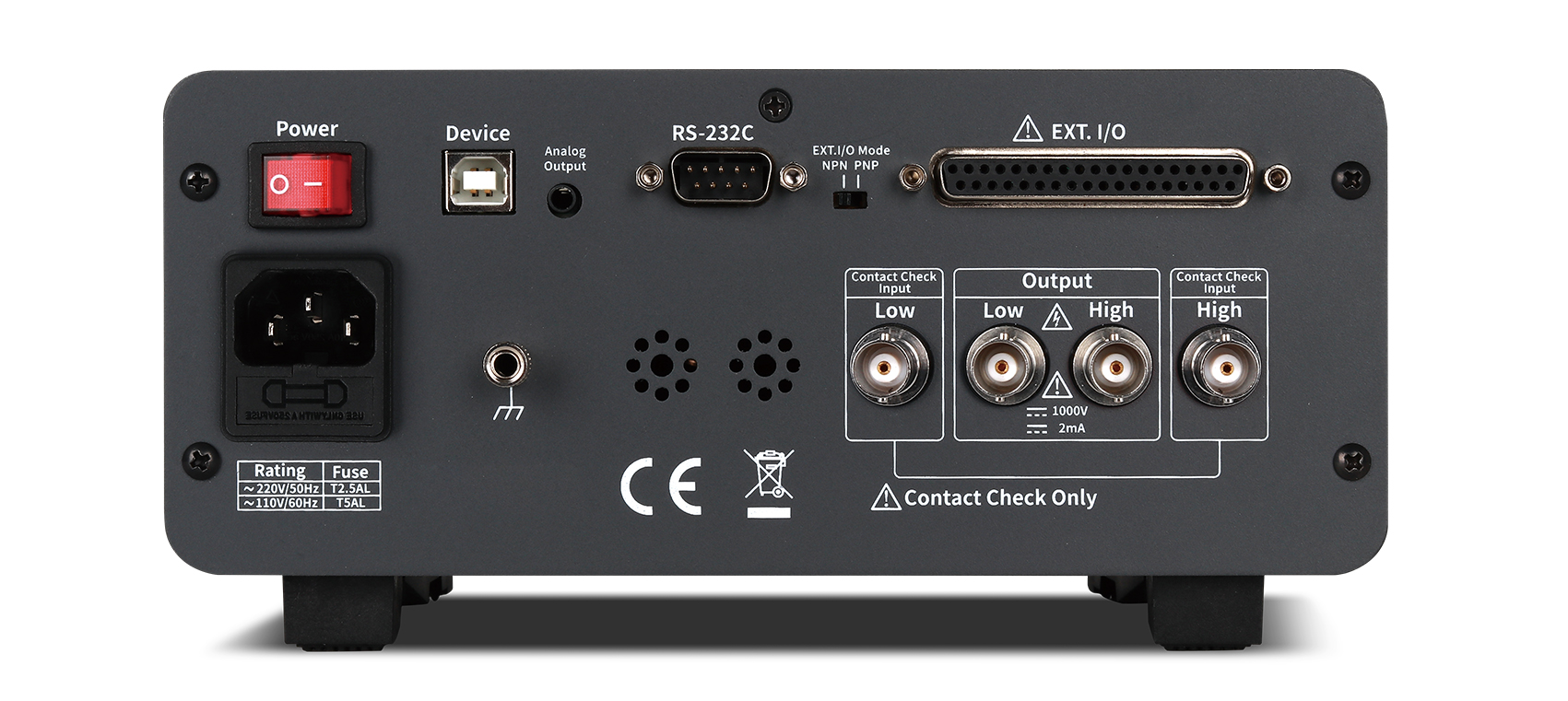

     TH2692体积小巧，标准2U高度，前后测试端，标配了RS232C、USB DEVICE、USB HOST、EXT.I/O、Analog等接口，无论上架测试、测试台还是自动化产线集成，都游刃有余。

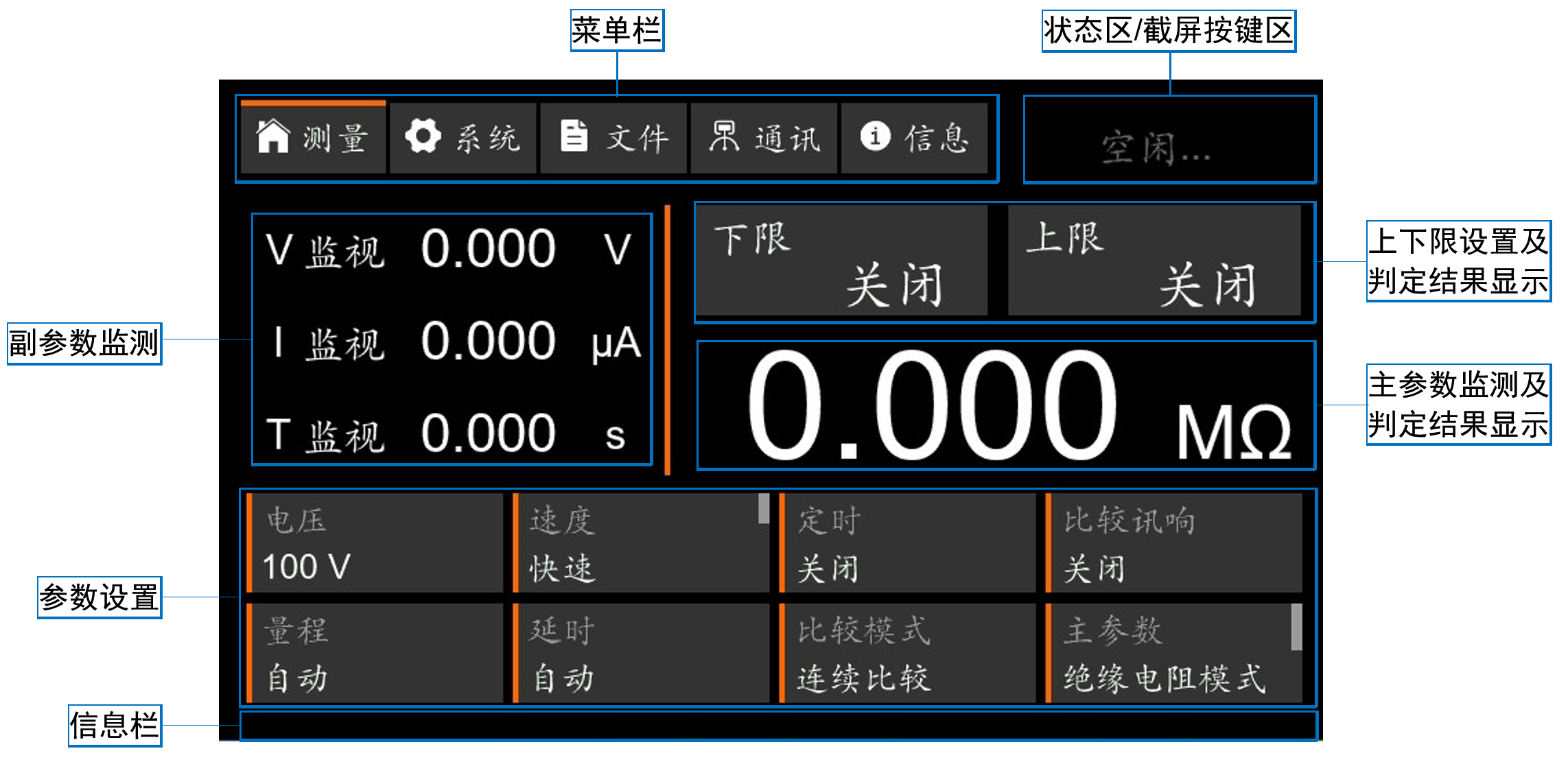

2.  5寸电容式触摸屏，友好互动界面

     TH2692采用5寸电容式触摸屏，积木式设计的操作界面简洁而又全面，测量参数设置、测量参数回读、极限设置、测量结果判断等在单个页面即可显示，一目了然。

3.  接触检查功能，保证测量结果正确无误。

在进行绝缘电阻测试时，判断依据是根据测量回路返回的电流值或电阻值判断是否合格，绝缘电阻越高代表绝缘性能越好。

但是如果测试线断路、测试工装表面氧化或磨损，会导致测试线与被测件接触不良，此时测量回路会得到近似0的电流值或超出仪器测量范围的绝缘电阻值，依据预设的评判标准，这种读数结果可能会被错误地解读为被测元件处于良好状态，即判定为良品。然而，事实真相是，由于实际测试并未有效进行，这一判断结果是不准确的，因此构成了对被测元件状态的误判。

为解决此问题，TH2692特别设计了接触检查功能，开启此功能后，每次读取测试电压后均进行接触检查，以保证测试过程中测试回路突然中断亦能实时判断，并及时在主参数区域显示并标明接触不良的具体测试端。

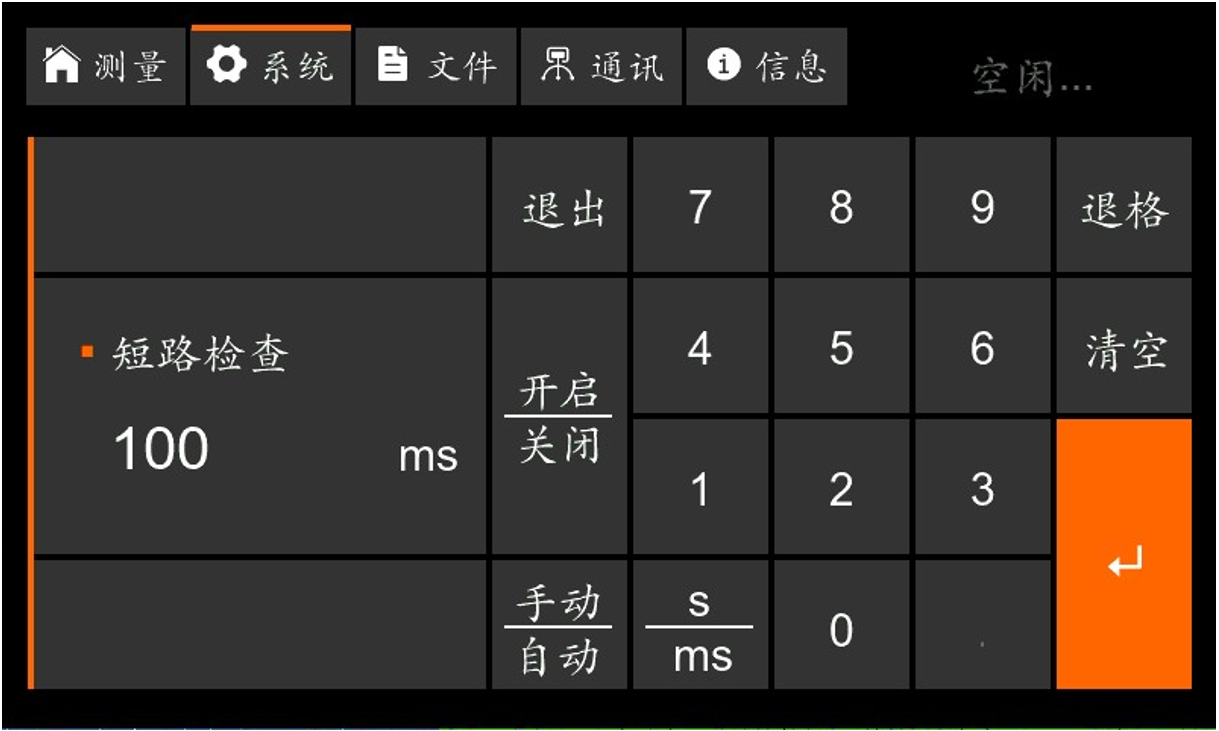

4.  短路检查（电池微短路测试）功能，无损检测电芯微短路

锂电池在生产过程中，会在电池内部电芯与电芯之间、或单片电芯内部形成微小局部短路情况，即微短路。微短路情况不会直接烧坏电池，而是在较短时间内（几周或几个月）降低电芯性能，导致电芯或电池组完全不能使用。

造成微短路通常有如下几个原因

1)     粉尘或杂物：电芯叠片或卷片时，因空气环境不达标，导致粉尘或尖锐杂物附着在电芯隔膜上，刺穿隔膜，形成微短路。

2)     电芯隔膜错位：通常是在生产过程中隔膜边缘缩小导致电芯正负极直接接触造成电芯损坏。

3)     隔膜质量差：由于电池组使用过程中经常大电流充放电，质量不达标的隔膜由于无法承受短时间内巨大的锂离子穿过而导致局部或大面积破损，电芯剧烈发烫后损坏。

4)     焊接工艺：采用普通电焊或者点焊等焊接方式时，会导致极耳焊接点出现微焊接或气泡，导致极耳容易脱落。

微短路对电池危害极大，是引起电池自放电的主要原因，主要表现在：

1） 锂电池、锂电池组中单片电芯电压放电时下降较快，充电时上升快。

2） 电池完全没电压或者无法充放电。

因此，在电池/电芯测试过程中，微短路测试非常重要，常规测试方法通常用大电压或大电流测试，但这种方法极易直接烧毁微短路部位而导致测试结果为良品。

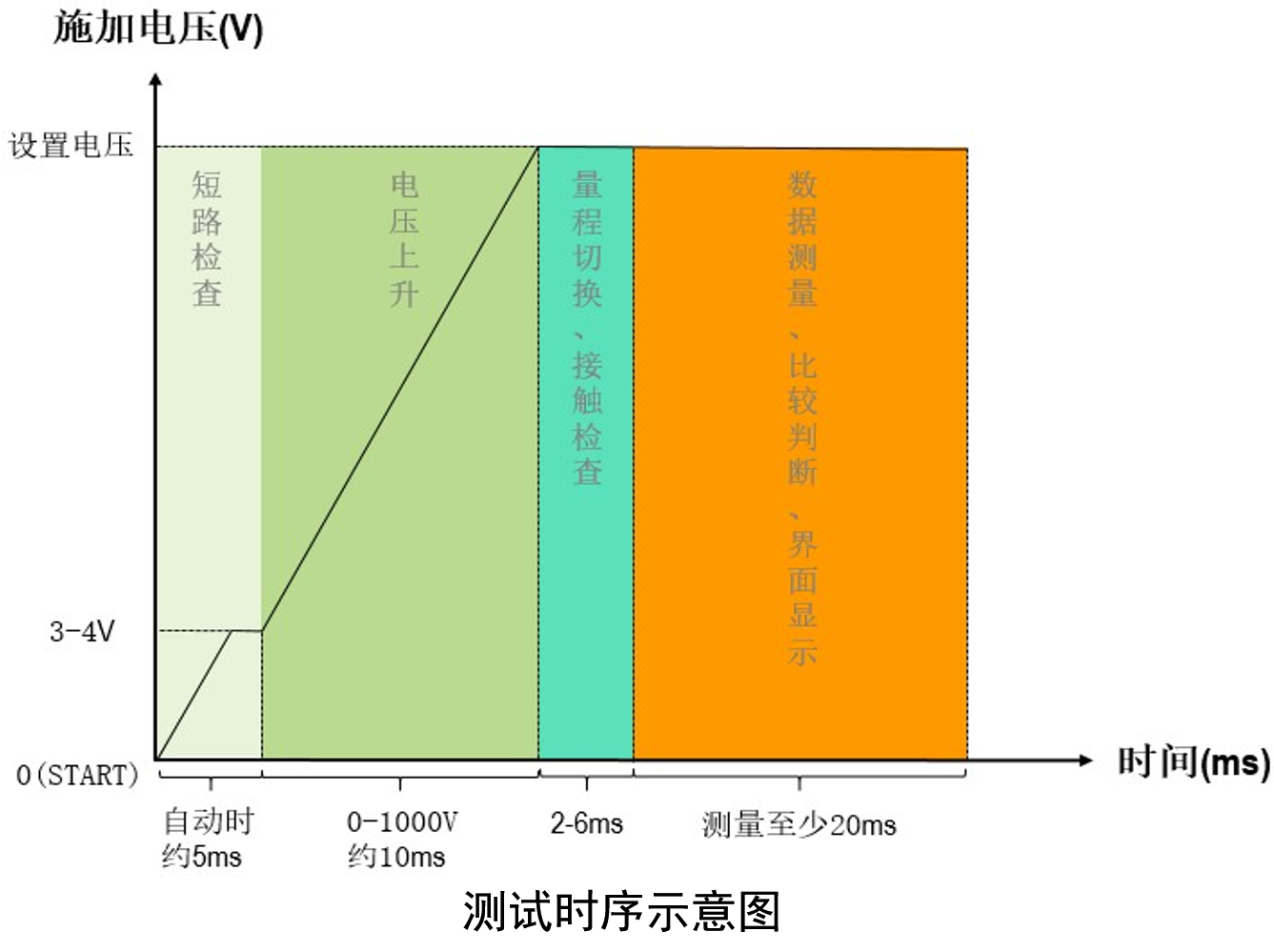

TH2692采用了独特的设计，可有效规避直接使用高压测试导致烧毁微短路部位的误判结果。

5.  主副参数比较器，多种判断结果输出方式，适合自动化系统配套

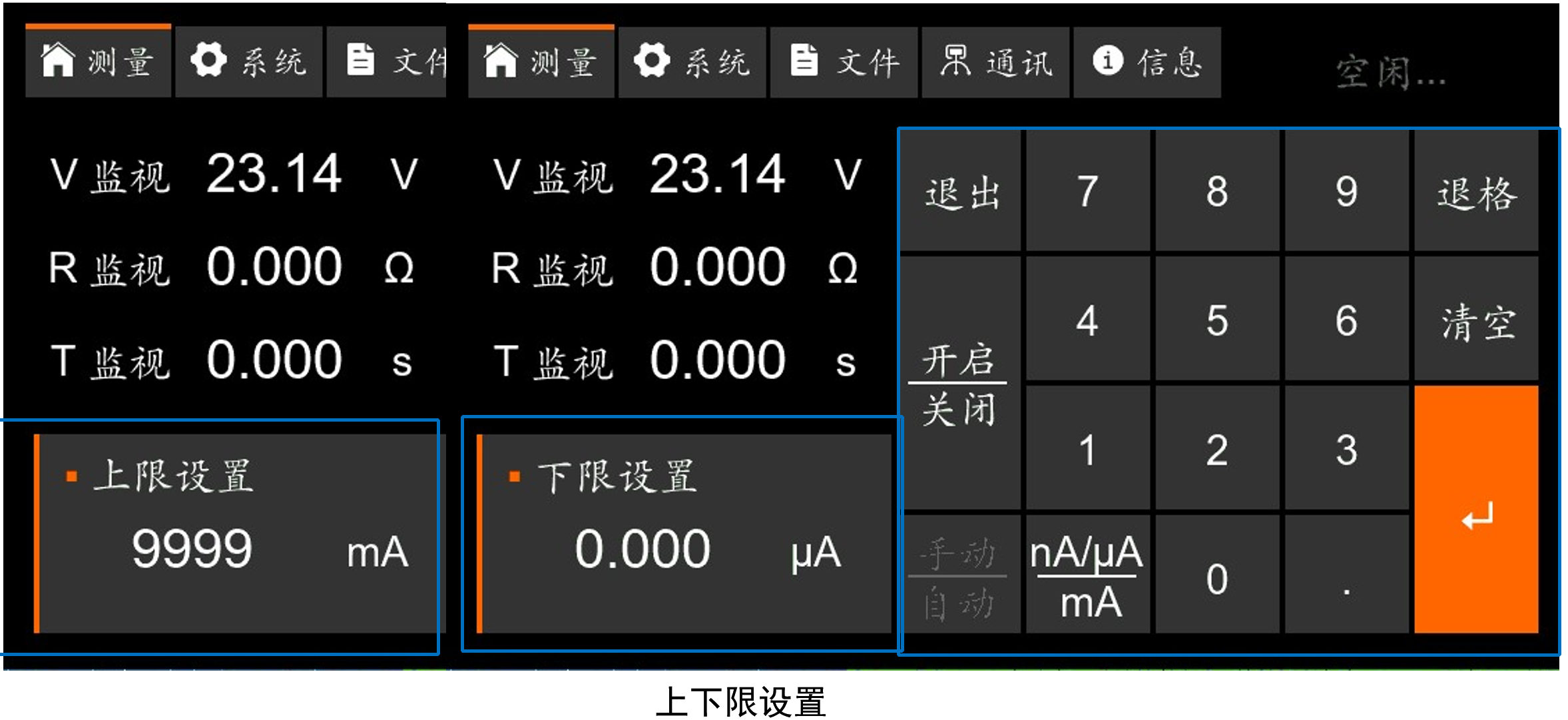

仪器可对电流或绝缘电阻进行比较分选，主参数为绝缘电阻模式时上下限设置范围：0.000 - 1000GΩ，主参数为电流模式，上下限设置范围：0.000 - 1000A，主副参数可直接点击屏幕主参数位置快速切换。

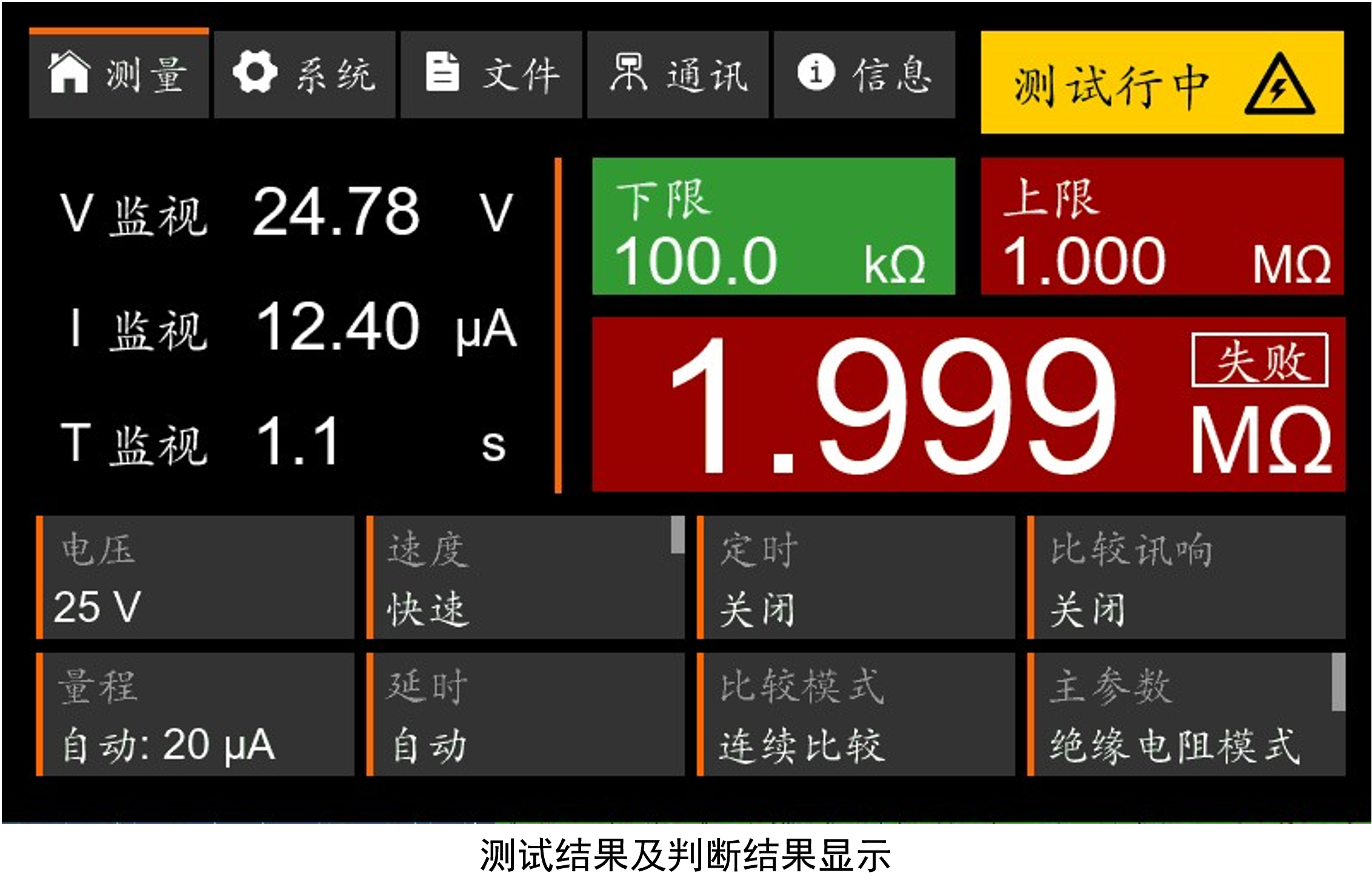

1） 测试结果和判断结果直接在仪器屏幕上显示

       直接在仪器屏幕上显示

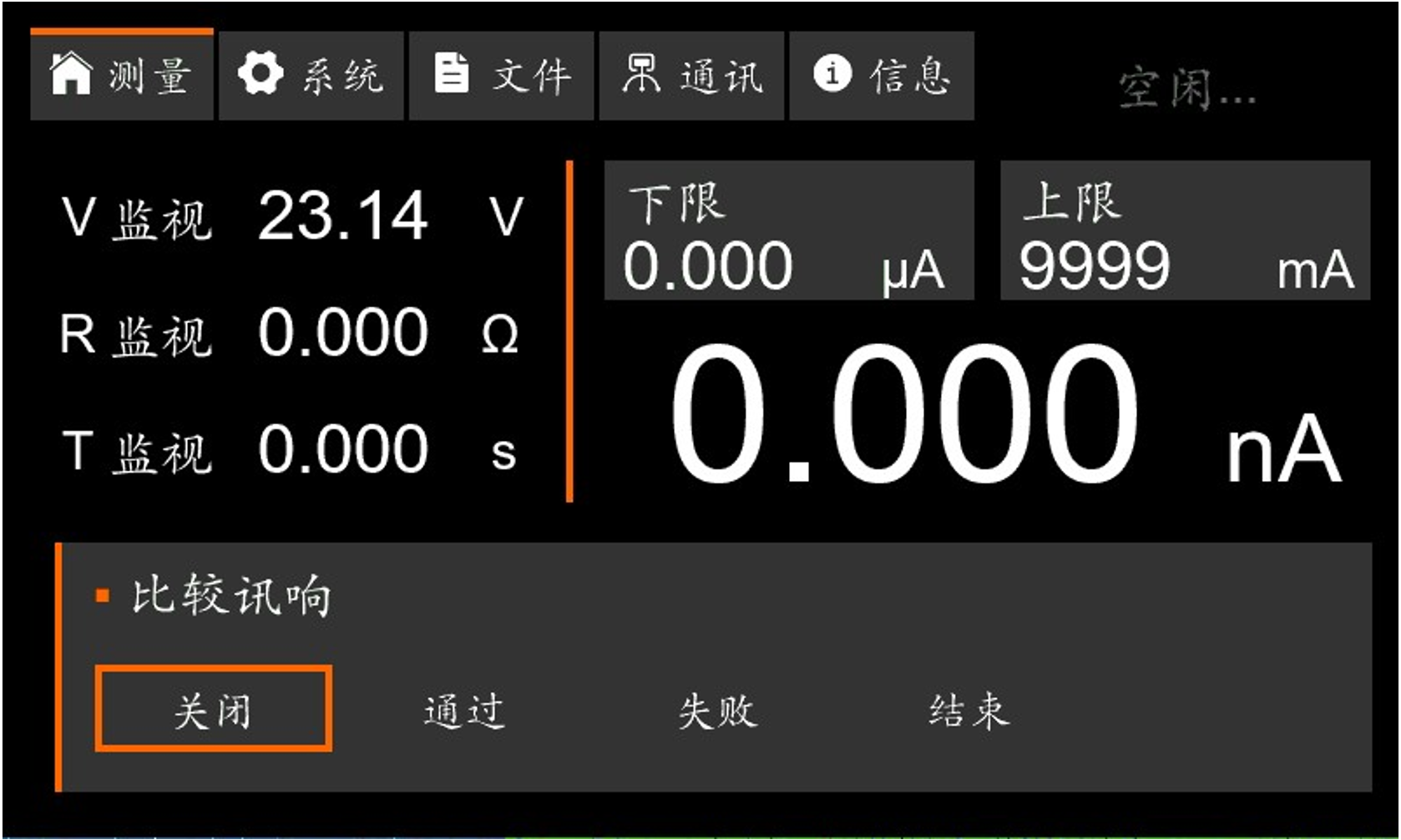

        除了在屏幕上显示测量结果外，还可通过比较讯响功能直接用声音输出结果。

2） 测试过程中数据采集

       TH2692可通过RS232C或USB Device接口自动将测量值和判定结果以数据方式发送给 PC。

3） 自动化测试交互信号

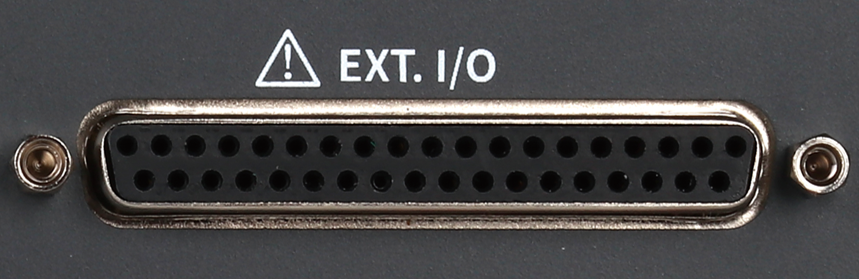

       对于自动化系统自动判断，则可以通过EXT.I/O接口接收自动化产线触发信号，并将测量结果直接通过I/O信号输出。

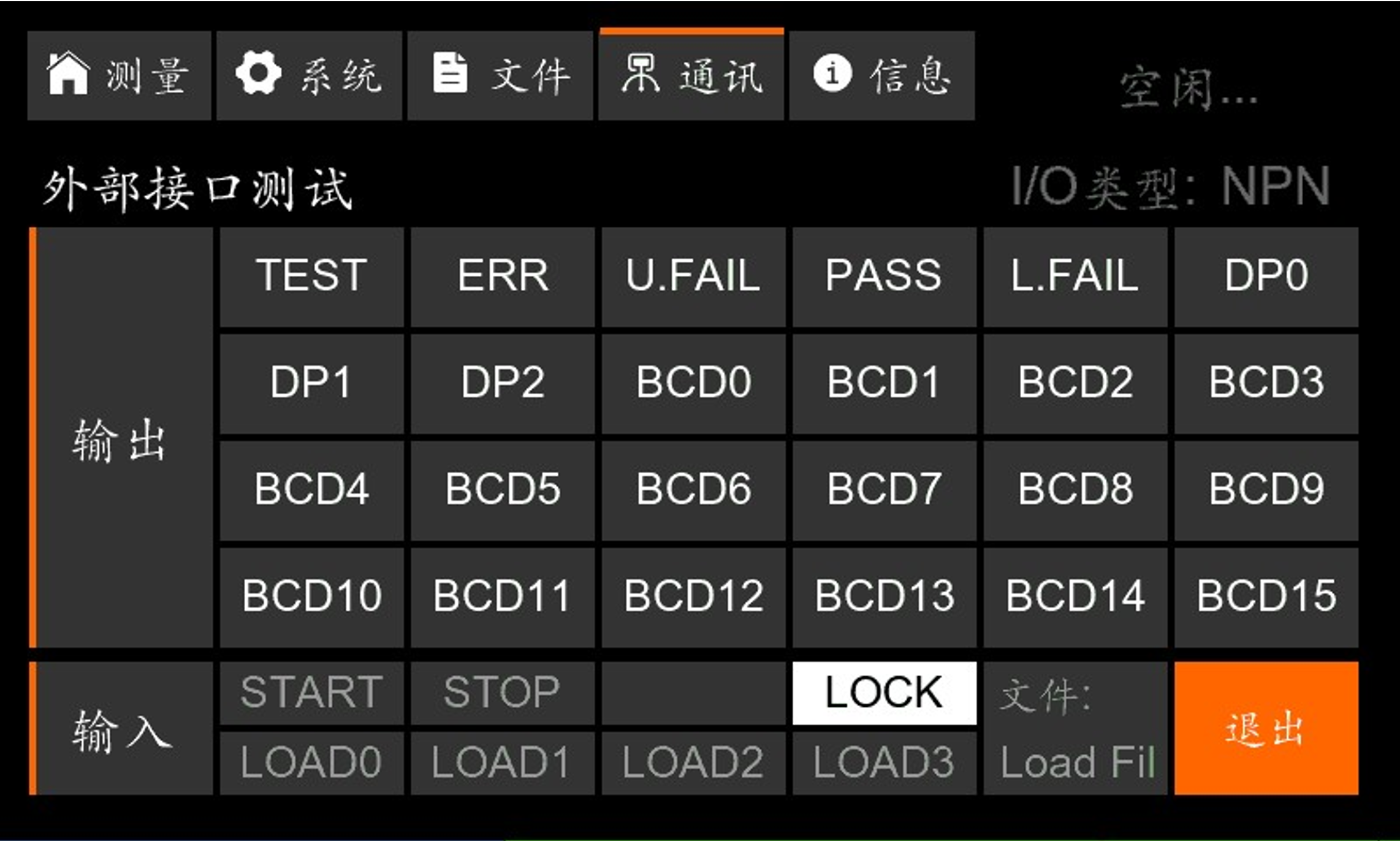

      仪器更贴心的设计了外部接口测试器，可对外部接口信号进行调试与查看信号状态。

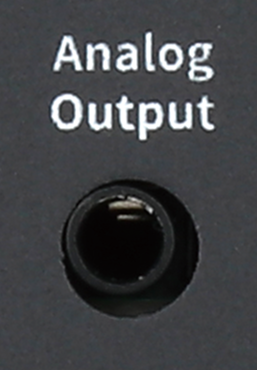

      TH2692另外提供了模拟输出接口，可将测试结果转化为0-4V的电压输出给数据记录仪记录
