TH6733A 可编程开关直流电源
规格书下载 索取报价
性能特点

■ 内置泄放电路，支持满载150ms快速放电

■ 额定输出：0-250V/12.6A (1080W)

■ 宽量程操作，定功率输出

■ 高效率和高功率密度

■ 可编程内部电阻，仿真电池输出

■ 恒流优先模式，为LED供电时减少电压和电流过冲

■ 主从串并联操作

■ 4位LED数码管显示

■ 旋钮对电压电流值进行粗调和细调

■ 可编程电压或电流的上升时间

■ 模拟控制接口：通过外部模拟信号控制

■ 接口：USB HOST、USB DEVICE、LAN




简介

      TH6700A系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台同型号电源，满足更高的输出电压和输出电流需求。

      TH6700A系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件，≤2ms的动态回复时间也能够使其输出更加稳定。

      TH6700A系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700A系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。

      TH6700A系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700A可以设置模拟电池内阻的电阻值，从而使输出电压下跌。

      TH6700A系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

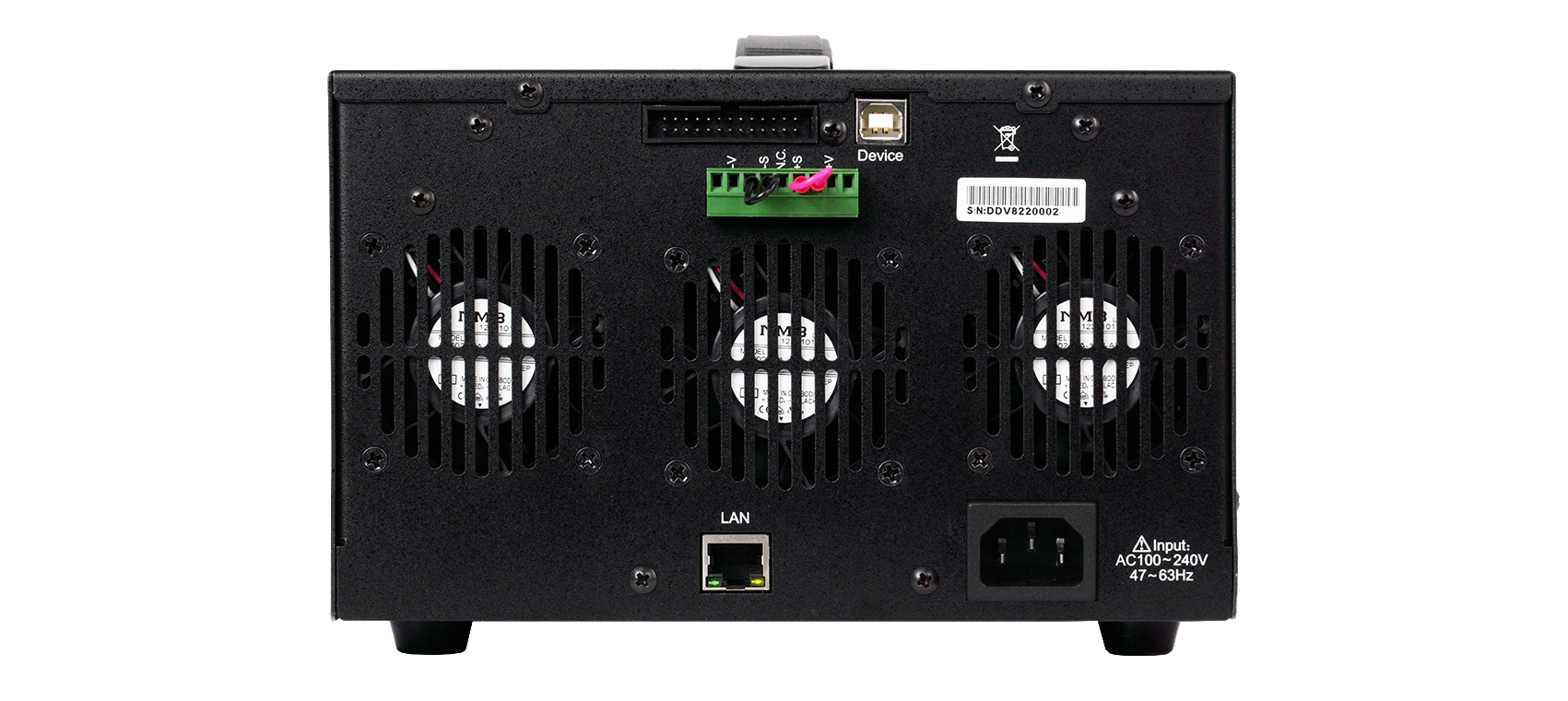

      TH6700系列后面板可以接成两端测量或四端测量。接成四端测量时具有远端补偿功能，可补偿电源到待测件上的压降。


TH6700系列可编程开关直流电源包括以下几种类型：

型号

电压

电流

功率

TH6711A

0-30V

0-33A

360W

TH6712A

0-30V

0-66A

720W

TH6713A

0-30V

0-100A

1080W

TH6721A

0-80V

0-12.5A

360W

TH6722A

0-80V

0-25A

720W

TH6723A

0-80V

0-37.5A

1080W

TH6731A

0-250V

4.2A

360W

TH6732A

0-250V

8.4A

720W

TH6733A

0-250V

12.6A

1080W

TH6741A

0-800V

1.32A

360W

TH6742A

0-800V

2.64A

720W

TH6743A

0-800V

3.96A

1080W


应用

• 研发和设计验证通用测试

• 新能源：太阳能电池，新动力汽车，电动自行车

• 生产线工作台常规测试、维修

• 自动化设备集成测试

• 太阳能光伏模拟测试

• 教学实验室

• LED测试

技术参数

功能特点


A.可调斜率功能

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出

例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；

电压转换速率为10V/s，则上升时间为2s；

电压转换速率为20V/s，则上升时间为1s；

电压转换速率为40V/s，则上升时间为0.5s。



B.可编程内部电阻 - 仿真电池输出

电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。



使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。


C.恒压（CV）/恒流(CC)优先选择模式 – 保护被测件

传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以避免突发的尖峰电流，保护器件免遭浪涌电流损坏。输出电流无过冲，用来测试恒流工作特性的待测物。


技术参数


参数

型号

TH6711A

TH6712A

TH6713A

TH6721A

TH6722A

TH6723A



输出

功率

360W

720W

1080W

360W

720W

1080W

电压

0-30V

0-80V

电流

0-33A

0-66A

0-100A

0-12.5A

0-25A

0-37.5A

设置

电压

0-31.5V

0~84V

电流

0-36A

0-72A

0-108A

0-13.5A

0-27A

0-40.5A

负载调整率*1

电压

≤20mV

≤45mV

电流

≤41mA

≤77mA

≤113mA

≤18.5mA

≤32mA

≤45.5mA

电源调整率*2

电压

≤18mV

≤43mV

电流

≤41mA

≤77mA

≤113mA

≤18.5mA

≤32mA

≤45.5mA

设定/回读值解析度

电压

10mV

电流

10mA

10mA

100mA

10mA

10mA

10mA

设定值精度

(25℃±5℃)

电压>0.1V

≤0.1%+10mV

电流>0.1A

≤0.1%+30mA

≤0.1%+60mA

≤0.1%+100mA

≤0.1%+20mA

≤0.1%+40mA

≤0.1%+50mA

回读值精度

(25℃±5℃)

电压>0.1V

≤0.1%+20mV

电流>0.1A

≤0.1%+40mA

≤0.1%+70mA

≤0.1%+100mA

≤0.1%+20mA

≤0.1%+40mA

≤0.1%+50mA



纹波与噪声

(20Hz-2MHz)

差模电压

≤60mVp-p

/7mVrms

≤80mVp-p

/11mVrms

≤100mVp-p

/14mVrms

≤60mVp-p

/7mVrms

≤80mVp-p

/11mVrms

≤100mVp-p

/14mVrms

差模电流

≤72mArms

≤144mArms

≤216mArms

≤27mArms

≤54mArms

≤81mArms

动态恢复时间*3

≤2ms（恢复到0.1% + 10mV）

上升时间

10%-90%

≤50ms*4（空载）；≤50ms*4（满载）

下降时间

90%-10%

≤50ms*5（满载）；≤500ms*5（空载）

延时

设置范围

0-99.99s（启动、停止）

上升下降斜率设置

电压

0.01-60V/s

0.1-160V/s

电流

0.01-72A/s

0.1-144A/s

0.1-216A/s

0.01-27A/s

0.01-54A/s

0.01-81A/s

模拟内阻

设置范围

0-0.833Ω

0-0.417Ω

0-0.278Ω

0-5.926Ω

0-2.963Ω

0-1.975Ω

功率因数

0.99（100VAC满载）；0.97（200VAC满载）

效率

75%（100VAC满载）；77%（200VAC满载）

76%（100VAC满载）；78%（200VAC满载）

主从串并联控制

含主机最多并联3台、串联2台



保护

过压OVP

3-33V

3-33V

3-33V

8-88V

8-88V

8-88V

过流OCP

3.6-37.8A

5-75.6A

5-113.4A

1.35-14.18A

2.7-28.35A

4.05-42.53A

过温OTP

内部温度上升决定

注：

*1. 负载调整率：空载-满载，恒输入电压

*2. 电源调整率：88-132VAC或170-265VAC，恒载

*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz

*4. 上升时间：额定输出电压10%-90%，带额定电阻负载

*5. 下降时间：额定输出电压90%-10%，带额定电阻负载

参数

型号

TH6731A

TH6732A

TH6733A

TH6741A

TH6742A

TH6743A



输出

功率

360W

720W

1080W

360W

720W

1080W

电压

0-250V

0-800V

电流

4.2A

8.4A

12.6A

1.32A

2.64A

3.96A

设置

电压

0-262.5V

0~840V

电流

0-4.5A

0-9A

0-13.5A

0-1.44A

0-2.884A

0-4.32A

负载调整率*1

电压

≤130mV

≤405mV

电流

≤9.5mA

≤14mA

≤18.5mA

≤6.44mA

≤7.88mA

≤9.32mA

电源调整率*2

电压

≤128mV

≤403mV

电流

≤9.5mA

≤14mA

≤18.5mA

≤6.44mA

≤7.88mA

≤9.32mA

设定/回读值解析度

电压

100mV

电流

1mA

1mA

10mA

1mA

1mA

1mA

设定/回读值精度

(25℃±5℃)

电压>0.1V

≤0.1%+200mV

≤0.1%+400mV

电流>0.1A

≤0.1%+5mA

≤0.1%+10mA

≤0.1%+20mA

≤0.1%+2mA

≤0.1%+4mA

≤0.1%+6mA

纹波与噪声

(20Hz-2MHz)

差模电压

≤80mVp-p

/15mVrms

≤100mVp-p

/15mVrms

≤120mVp-p

/15mVrms

≤150mVp-p

/30mVrms

≤200mVp-p/30mVrms

差模电流

≤10mArms

≤20mArms

≤30mArms

≤5mArms

≤10mArms

≤15mArms

动态恢复时间*3

≤2ms

上升时间

10%-90%

≤100ms*4（空载）；≤100ms*4（满载）

≤150ms*4（空载）；≤150ms*4（满载）

下降时间

90%-10%

≤150ms*5（满载）；≤1200ms*5（空载）

≤300ms*5（满载）；≤2000ms*5（空载）

延时

设置范围

0-99.99s（启动、停止）

上升下降斜率设置

电压

0.1 - 500V/s

1- 1600V/s

电流

0.001 - 9A/s

0.01 - 18A/s

0.01 - 27A/s

0.001 -   2.88A/s

0.001 - 5.76A/ s

0.001 -   8.64A/s

模拟内阻

设置范围

0 - 55.55Ω

0 - 27.77Ω

0 - 18.51Ω

0 - 555.5Ω

0 - 277.8Ω

0 - 185.1Ω

功率因数

0.99（100VAC满载）；0.97（200VAC满载）

效率

77%（100VAC满载）；79%（200VAC满载）

78%（100VAC满载）；80%（200VAC满载）

主从串并联控制

含主机最多并联3台、串联2台





保护

过压OVP

20-275V

20-880V

OVP精度

±2% 的额定输出电压

过流OCP

0.45 - 4.72A

0.9 - 9.45A

1.35 - 14.17A

0.144 - 1.512A

0.288 - 3.024A

0.432 - 4.536A

OCP精度

±2% 的额定输出电流

过温OTP

内部温度上升决定

注：

*1. 负载调整率：空载-满载，恒输入电压

*2. 电源调整率：88-132VAC或170-265VAC，恒载

*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz

*4. 上升时间：额定输出电压10%-90%，带额定电阻负载

*5. 下降时间：额定输出电压90%-10%，带额定电阻负载
