■ 测试频率：50Hz-200kHz，分辨率：37频点
■ 0.05%精度（TH2816A+/TH2816B+）6位读数
■ 最快速度约60 次/秒
■ 内建比较器：10档分选及档计数（TH2816B+）
■ 人性化操作界面，操作简单
■ 240×64点阵图形LCD显示
■ 10mVrms - 2.0Vrms可编程测试电平
■ 兼容原有偏流源控制
■ 高稳定性、高准确性
■ 精确的负载校准功能
■ 30Ω/100Ω可选信号源输出阻抗
■ 4点频率/电平/列表扫描功能
■ 直读, 绝对偏差及相对偏差显示
■ 12组内部仪器设定储存
■ 测试电平监视功能
■ 键盘锁定功能
- 简介

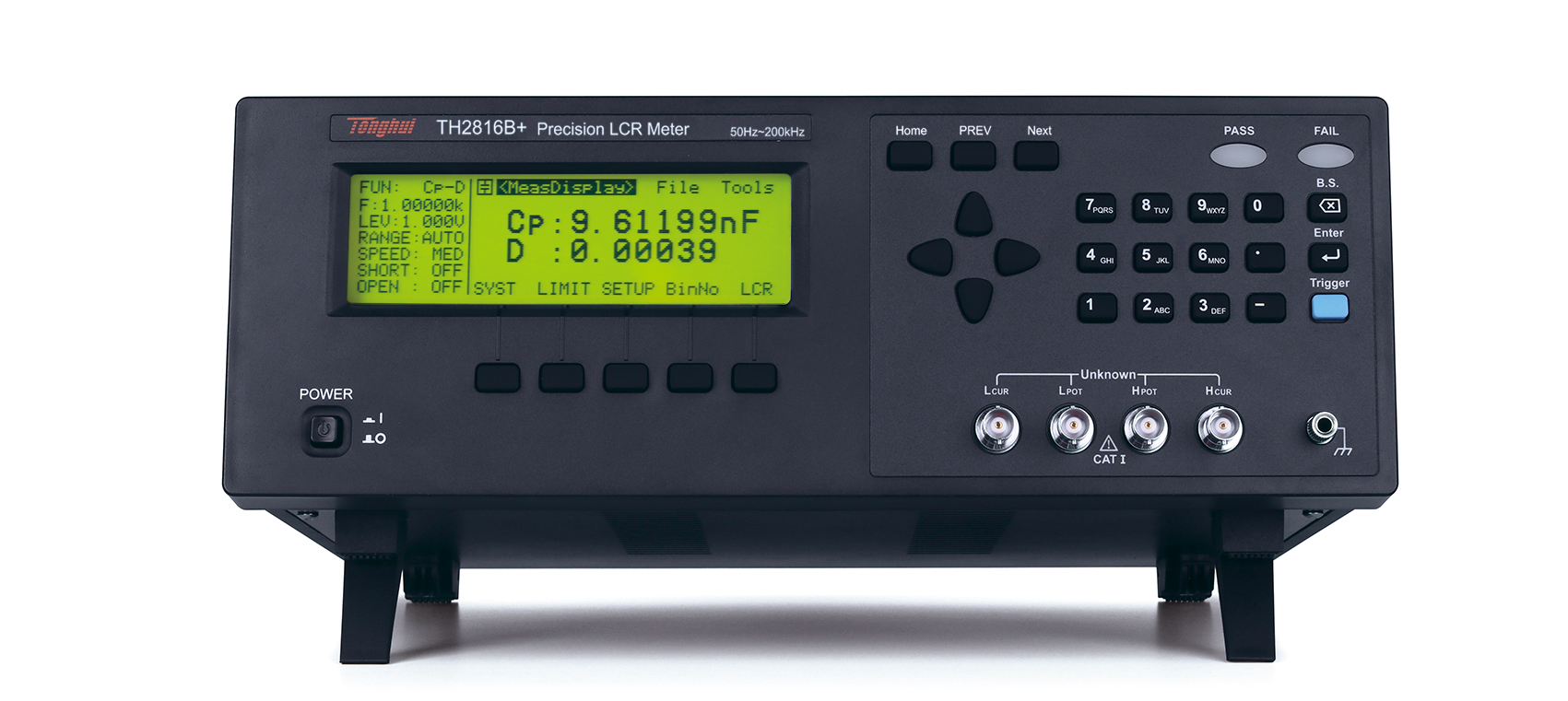

TH2816P/TH2816A+/TH2816B+型精密LCR数字电桥是在公司原有的、深受客户信赖的TH2816A/B、TH2817A的基础上，集成了本公司多年元件测试的成熟经验，运用了本领域的新测试技术所研发的最新一代高精度精密LCR数字电桥。
TH2816P将原有TH2816A/B、TH2817A的0.05%精度提升至国内超高水准的0.02%精度，同时继承并进一步提升了TH2816A/B、TH2817A备受客户赞誉的稳定性和一致性，使其挤身于国际同类先进水平，结合以低廉的价格，将给予广大客户超值的享受。
TH2816P提供稳定的7位测试分辨率，而TH2816A+/TH2816B+则继续保持6位测试分辨率，基本频率和测试电平指标和TH2816A/B、TH2817A系列保持一致。
新一代仪器将测试速度提示至最快约60次/秒，提供9级精细量程、恒定的30Ω/100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。
新一代仪器将外观改成了国际流行的黑色，比旧型号更美观，同时继承了其全部操作功能按键和菜单，老用户可无缝升级。

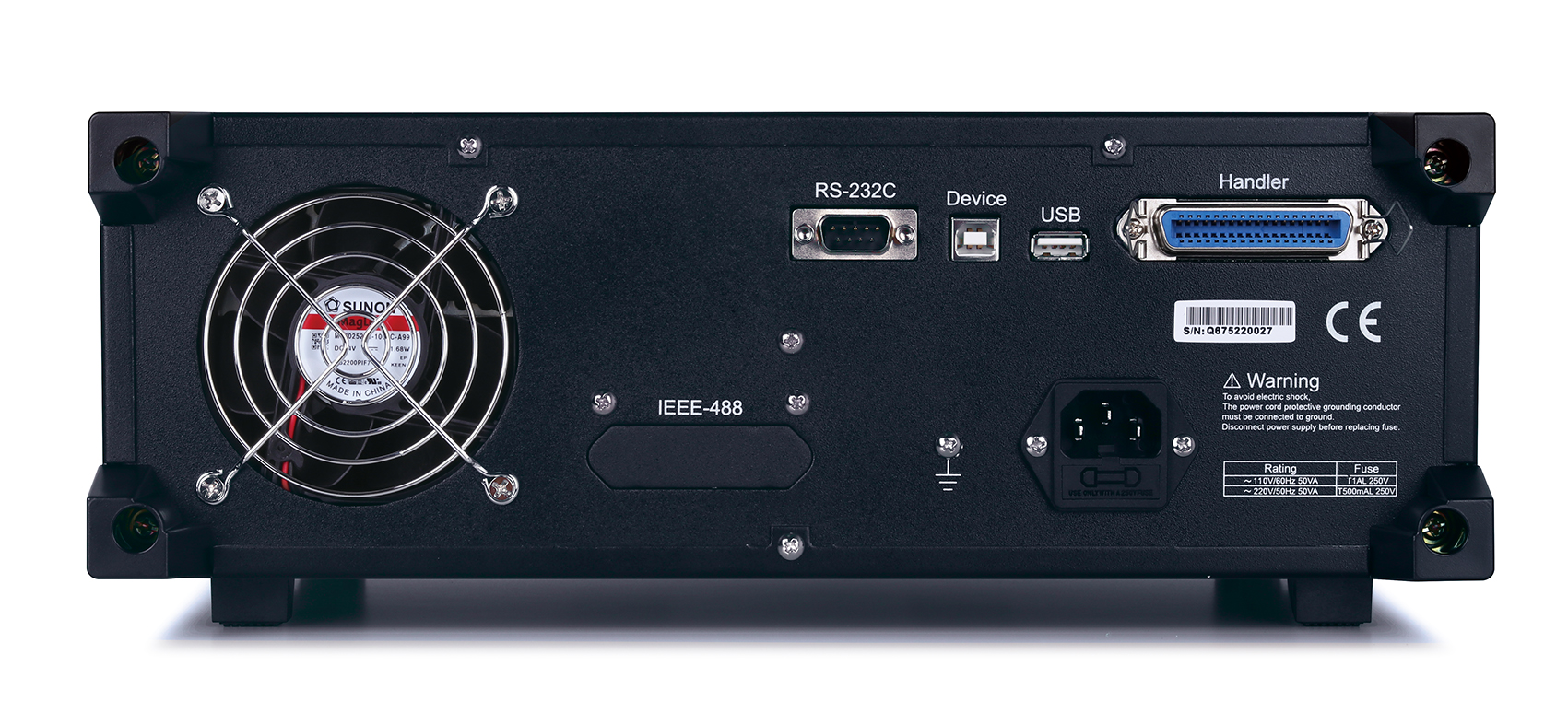

新一代仪器除了和旧型号一样提供了RS232C、HANDLER、GPIB（选件）接口之外，进一步提供了USB HOST、USB DEVICE接口，在仪器集成于元件自动分选系统、与计算机通讯及测试过程数据纪录提供了更多选择。
功能特点
A.焕新升级，全方位提升
外观由白色升级成国际流行黑色，更美观、更精致。
为方便老用户操作，新一代仪器原汁原味保留了原先仪器操作模式，使用操作无缝切换。
B.测量精度升级，给客户更高精度选择
TH2816P测试分辨率由6位升级成7位，测量精度由0.05%升级为0.02%。
C.测量效率升级，更高测试速度提升自动化设备产出率
相比经典型号TH2816A，新型号在测试速度上有较大提升，特别增加了快速+模式，测试速度可达60次/秒（16.7ms），对于自动化测试的效率足足提高了一倍。
D.稳定性、一致性进一步提升
以下是用1Ω-100kΩ范围内6个标准电阻测量结果
E.平台升级，维护更便捷
TH2816P/TH2816A+/TH2816B+升级了原先TH2816A系列硬件平台，除了提升了测量精度、测量速度、测量稳定性之外，更升级了维护方式，在仪器需要修正设置BUG、测量BUG,或者需要定制、修改仪器功能时，无需返厂升级，可直接通过优盘升级即可，大大节约反馈时间。
升级方法：升级文件考入优盘，插入仪器，System->About->Update，10s即可完成升级。
- 应用
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和
网络元件等的阻抗参数评估
■ 其它元件：
印制电路板、继电器、开关、电缆、电池等阻抗评估
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面
- 技术参数
产品型号
TH2816P
TH2816A+
TH2816B+
显示
240x64点阵LCD显示器
读数
7位读数分辨率
6位读数分辨率
6位读数分辨率
基本测量准确度
0.02%
0.05%
0.05%
测试信号频率
范围
50Hz - 200kHz
50Hz - 200kHz
50Hz - 200kHz
点数
12000点
12000点
37点
信号源输出阻抗
30Ω / 100Ω
AC测试信号电平
10mV - 2Vrms，10mV步进
测试参数
L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
测量显示范围
|Z|,R,X
0.00001Ω - 99.9999MΩ
G, B
0.00001μs - 99.9999s
C
0.00001pF - 9.99999F
L
0.00001μH - 99.9999kH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
θ(DEG)
-179.999º - 179.999º
θ(RAD)
-3.14159 - 3.14159
Δ%
-999.999% - 999.999%
测量端
五端
列表扫描
4点：频率、电平
图形扫描分析
------
测量速度
快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部, 总线
平均次数
1－255
清零功能
开路, 短路, 负载
数学运算
直读、ΔABS、Δ%、V/I、档号及档计数
比较器功能
10档分选，BIN1 - BIN9、NG、AUX4档分选，BIN1 - BIN3、NG、AUX 档计数功能
档计数功能
PASS、FAIL前面板显示
PASS、FAIL前面板显示
存储器
12组内部仪器设定供存储/调用
接口
控制接口
HANDLER
通讯接口
RS232C、USB HOST、USB DEVICE、GPIB(选件)
工作温度, 湿度
0℃－40℃, ≤ 90%RH
输入电源
电压
198V－242V AC
频率
47Hz－63Hz
功耗
最大80VA
上架体积（mm）
350(W)×122(H)×310(D)
重量
6.5 kg
