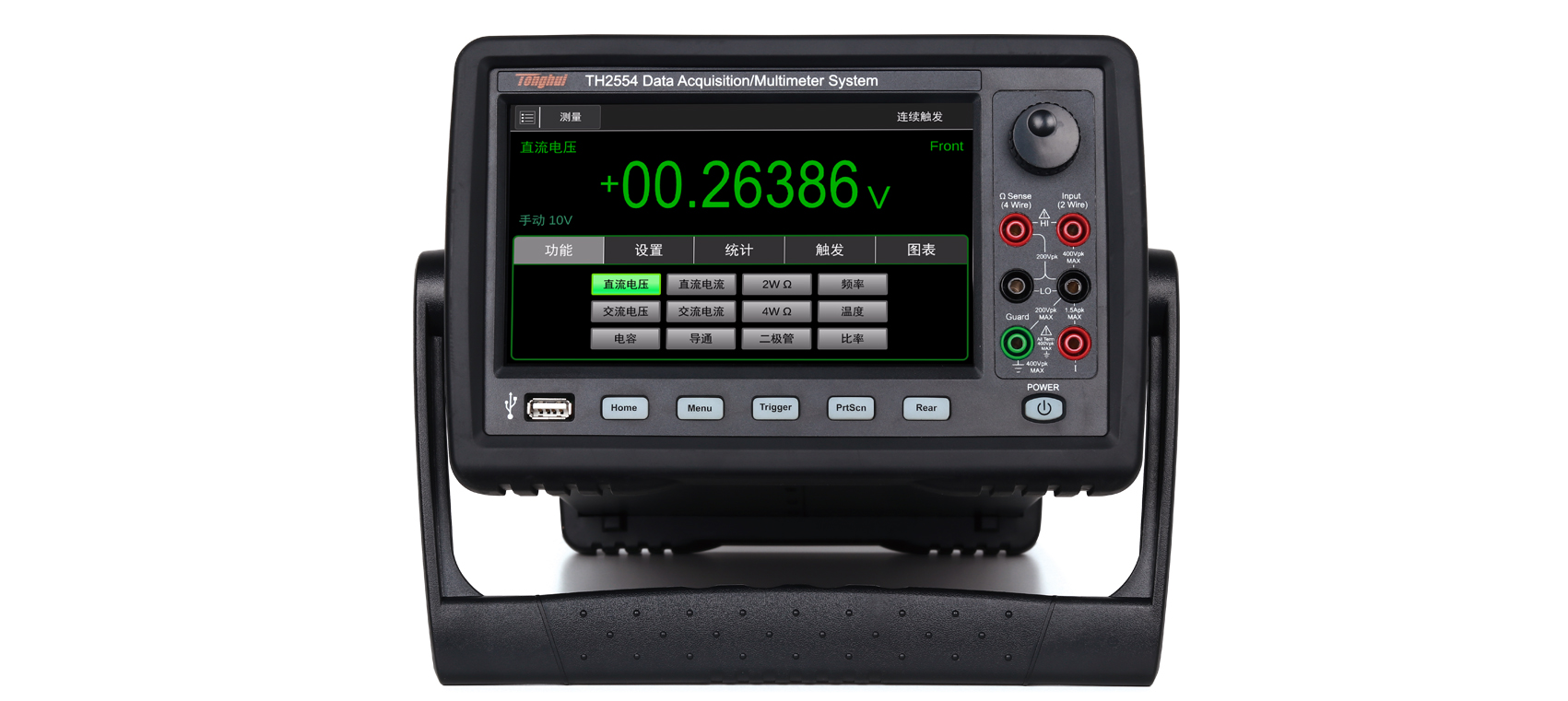

n7寸彩色电容式触摸屏，800×480分辨率
nLinux操作系统，中英文界面
n友好人机交互界面：电容式触摸屏、菜单式操作逻辑、多功能 旋钮，前面板快速选择通道、定位菜单并输入数据。

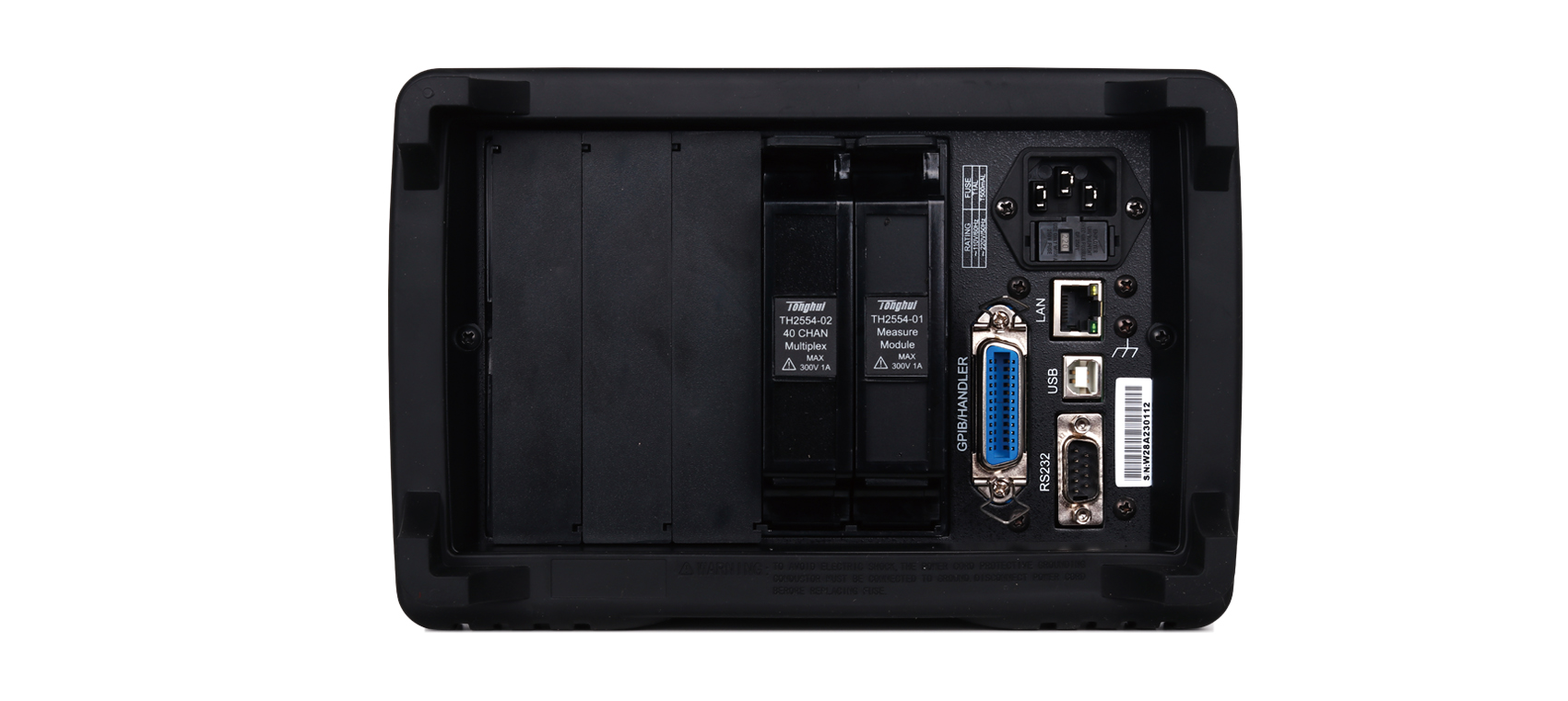

n模块式设计，5插槽主机，板卡支持任意槽位热插拔
n单机支持多达160通道，单通道成本极低
n独立通道配置：可为每个通道配置独立功能、Mx+B标定、警报限值
n便捷数据记录： 高达1000次/秒读数速率 间隔扫描功能：可缓存100,000个带时间戳的读数 USB数据直接存储
n6 1/2 万用表（DMM）板卡支持DCV、DCI、ACV、ACI、2WR、4WR、周期、频率、温度
温度采集支持热电偶、热敏电阻和RTD
0.0035%直流电压（DCV）测量精度
0.100%的基本电阻测量精度
n扫描速度
基础板卡：90通道/秒
快速板卡：800通道/秒
n带防滑支脚的便携式耐用机箱
n标准的SCPI命令集
- 简介

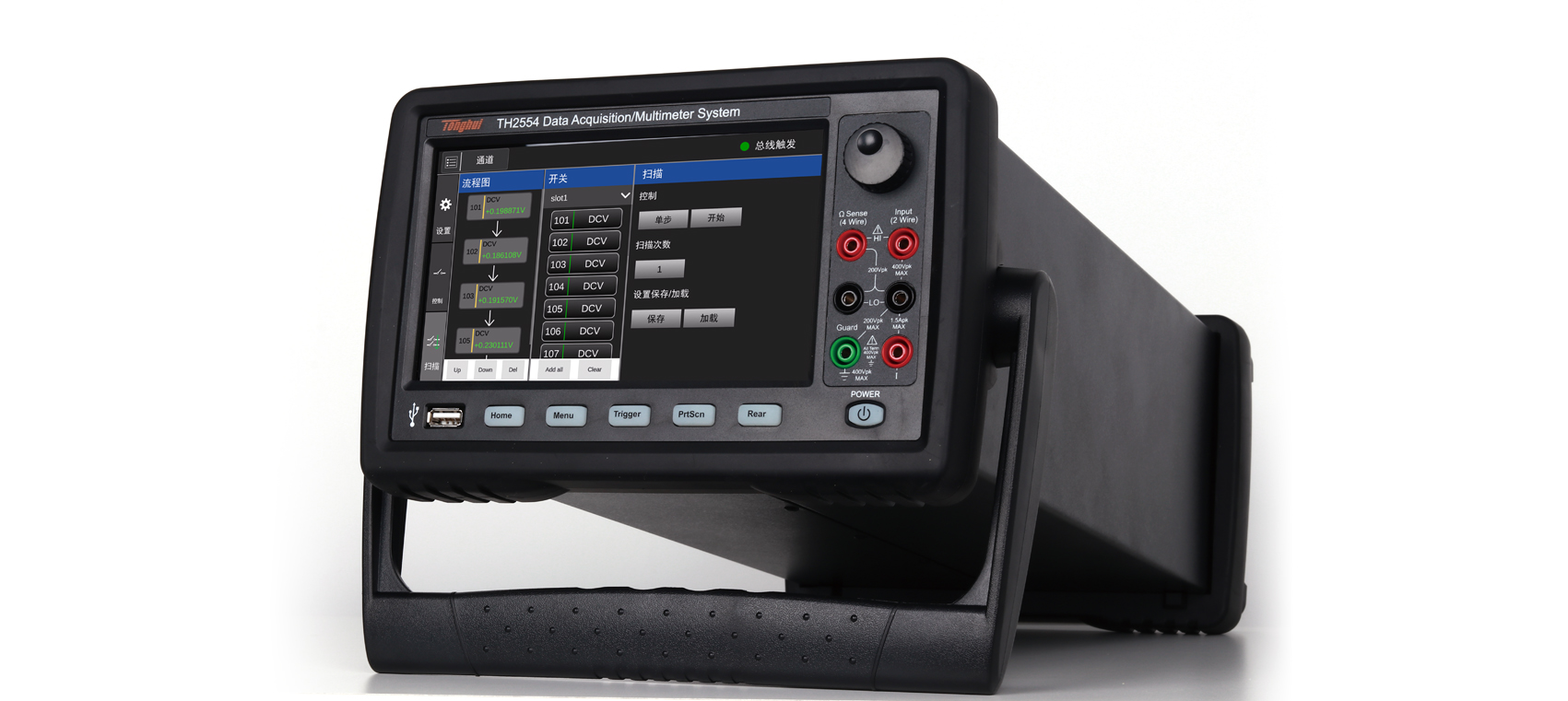

TH2554是一台高精度、高稳定、多路扫描的数据采集系统，提供高达1000次/秒的最快读数速率，0.0035%的直流电压基本精度以及0.0100%的基本电阻精度等一系列优良的性能。
无论是研发阶段的产品性能测试，还是生产过程中的自动化测试，针对多测试点，多种信号测量等应用，模块化结构的TH2554系列数据采集/开关系统将精密的测量功能与灵活的信号连接功能相结合，可提供丰富的测试测量解决方案。
测量参数
范围
最高精度%
直流电压（DCV）
0.1μV-300.000V
0.0035
直流电流（DCI）
0.1nA-3A
0.050
直流电阻（DCR）
10μΩ-100.0000MΩ
0.0100
交流电压（ACV）
0.1μV-300.000V
0.060
交流电流（ACI）
1nA-3A
0.1
频率
3Hz-300kHz
0.010
二极管
5V量程/1mA测试电流
0.010
连续性（导通）
1kΩ量程/1mA测试电流
0.010
温度
PT100 (DIN/ IEC 751)探头
探头精度 + 0.05°C
5 kΩ热敏电阻
探头精度 + 0.10°C
电容
0.0001nF-10.000mF
0.5
A． 6 1/2 DMM万用表板卡
支持万用表功能， 6 1/2位测量分辨率，支持任意槽位任意热插拔
测量范围：
· 直流电压0.1μV至300V
· 交流电压0.1μV至300V
· 直流电流10pA至3A
· 交流电流1nA至3A
· 两线及四线式的电阻测量0.01mΩ至120MΩ
· 频率2Hz - 1MHz
B． 基础板卡
1. 40通道（两线）/20通道（四线）输入，独立2通道电流输入
2. 电压测试最大300V，电流测试最大1A
3. 热电偶温度测试带CJC(冷端补偿)
4. 测试端口带公共端口，可以1对多。
5. 万用表插板所有功能都可以通过插板测试
6. 扫描速度最快 90通道/秒
C． 快速板卡
1. 20通道固态差分复用器模块，四线电阻为10通道
2. 电压测试最大60V，不测试电流
3. 热电偶温度测试带CJC(冷端补偿)
4. 测试端口带公共端口，可以1对多。
5. 扫描速度最快 800通道/秒
- 应用
n 工业
电机、变压器、磁芯、等温升评估
电阻烧结炉、新能源电池、充电桩、汽车电机、LED灯、芯片的温度测试。
n 农业
蔬菜大棚、水果大棚、种子冷藏库等温度监控
n 化工
反应炉、生产设备等温度监控
n畜牧
养殖大棚、圈舍、食物保存、海鲜仓库等温度监控
n医药
病房、检查室、药品保存间、精子库、救护车等温度监控
n环境
野外监控点、气象监控点等温度监控
n交通
交通指示牌、高速公路、冷藏运输、汽车电子等温度监控
- 技术参数
1. 直流电压
量程
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
100.0000 mV
0.0030+ 0.0030
0.0040 + 0.0035
0.0050 + 0.0035
0.0065 + 0.0035
0.0005 + 0.0005
1.000000V
0.0020+ 0.0006
0.0030 + 0.0007
0.0040 + 0.0007
0.0055 + 0.0007
0.0005 + 0.0001
10.00000V
0.0015+ 0.0004
0.0020 + 0.0005
0.0035 + 0.0005
0.0050 + 0.0005
0.0005 + 0.0001
100.0000V
0.0020+ 0.0006
0.0035 + 0.0006
0.0045 + 0.0006
0.0060 + 0.0006
0.0005 + 0.0001
300.000V
0.0020+ 0.0006
0.0035+ 0.0010
0.0045+ 0.0010
0.0060 + 0.0010
0.0005 + 0.0001
2. 直流电阻
量程
测试电流
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
10Ω
10mA
0.0050+ 0.0030
0.008+ 0.004
0.010+ 0.004
0.012+ 0.004
0.0006 + 0.0005
100 Ω
1mA
0.0030+ 0.0020
0.008+ 0.003
0.010+ 0.003
0.012+ 0.003
0.0006 + 0.0003
1kΩ
1mA
0.0020+ 0.0005
0.008+ 0.001
0.010+ 0.001
0.012+ 0.001
0.0006 + 0.0001
10kΩ
100uA
0.0020+ 0.0005
0.008+ 0.001
0.010+ 0.001
0.012+ 0.001
0.0006 + 0.0001
100kΩ
10uA
0.0020+ 0.0005
0.008+ 0.001
0.010+ 0.001
0.012+ 0.001
0.0006 + 0.0001
1MΩ
5uA
0.002 + 0.001
0.008+ 0.001
0.010+ 0.001
0.012+ 0.001
0.0030+ 0.0030
10MΩ
500nA
0.015 + 0.001
0.020+ 0.001
0.040+ 0.001
0.060+ 0.001
0.0030+ 0.0030
100MΩ
500nA//10M
0. 300+ 0.010
0.800+ 0.010
0.800+ 0.010
0.800+ 0.010
0.0030+ 0.0030
3. 直流电流
量程
内阻压降
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
100uA
<0.11V
0.010 + 0.020
0.040 + 0.025
0.050 + 0.025
0.060 + 0.025
0.0020+ 0.0030
1mA
<0.11V
0.010 + 0.006
0.030 + 0.006
0.050 + 0.006
0.060 + 0.006
0.0020+ 0.0005
10mA
< 0.5 V
0.010 + 0.020
0.030 + 0.020
0.050 + 0.020
0.060 + 0.020
0.0020+ 0.0020
100mA
< 0.5 V
0.010 + 0.004
0.030 + 0.005
0.050 + 0.005
0.060 + 0.005
0.0020+ 0.0005
1A
< 0.7 V
0.050 + 0.006
0.080 + 0.010
0.100 + 0.010
0.120 + 0.006
0.0050+ 0.0010
3A
< 2.0 V
0.180 + 0.020
0.200 + 0.020
0.200 + 0.020
0.230 + 0.020
0.0050+ 0.0020
10A
< 0.5 V
0.050 + 0.010
0.120 + 0.010
0.120 + 0.010
0.150 + 0.010
0.0050+ 0.0010
4. 二极管测试
功能
测试电流
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
5V
1mA
0.002 + 0.030
0.008 + 0.030
0.010+ 0.030
0.012 + 0.030
0.0010+ 0.0020
5. 连续性（导通）测试
功能
测试电流
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
1kΩ
1mA
0.002 + 0.030
0.008 + 0.030
0.010+ 0.030
0.012 + 0.030
0.0010+ 0.0020
6. 温度测试
温度
PT100 (DIN/ IEC 751)
探头精度 + 0.05°C
5kΩ热敏电阻
探头精度 + 0.10°C
7. 交流电压测试
频率/量程
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
3-5 Hz
1.00+0.02
1.00+0.02
1.00+0.03
1.00+0.03
0.100+0.003
5-10 Hz
0.35+0.02
0.35+0.03
0.35+0.03
0.35+0.03
0.035+0.003
10 Hz-20 kHz
0.04+0.02
0.05+0.03
0.06+0.03
0.07+0.03
0.005+0.003
20-50 kHz
0.10+0.04
0.11+0.05
0.12+0.05
0.13+0.05
0.011+0.005
50-100 kHz
0.55+0.08
0.60+0.08
0.60+0.08
0.60+0.08
0.060+0.008
100-300 kHz
4.00+0.50
4.00+0.50
4.00+0.50
4.00+0.50
0.200+0.020
8. 交流电流测试
频率/量程
24 小时
TCAL ± 1°C
90 天
TCAL ± 5°C
1 年
TCAL ± 5°C
2 年
TCAL ± 5°C
温度系数/°C
量程
压降
100μA
<0.011V
1mA
< 0.11V
10mA
<0.05V
100mA
<0.5V
3Hz- 5kHz
0.10+0.04
0.10+0.04
0.10+0.04
0.10+0.04
0.015+0.006
5kHz - 10kHz
0.10+0.04
0.10+0.04
0.10+0.04
0.10+0.04
0.030+0.006
1A量程
<0.7V
3Hz- 5kHz
0.10+0.04
0.10+0.04
0.10+0.04
0.10+0.04
0.015+0.006
5kHz - 10kHz
0.10+0.04
0.10+0.04
0.10+0.04
0.10+0.04
0.030+0.006
3A量程
<2.0V
3Hz- 5kHz
0.23+0.04
0.23+0.04
0.23+0.04
0.23+0.04
0.015+0.006
5kHz - 10kHz
0.23+0.04
0.23+0.04
0.23+0.04
0.23+0.04
0.030+0.006
10A量程
<0.5V
3Hz- 5kHz
0.15+0.04
0.15+0.04
0.15+0.04
0.15+0.04
0.015+0.006
5kHz - 10kHz
0.15+0.04
0.15+0.04
0.15+0.04
0.15+0.04
0.030+0.006
