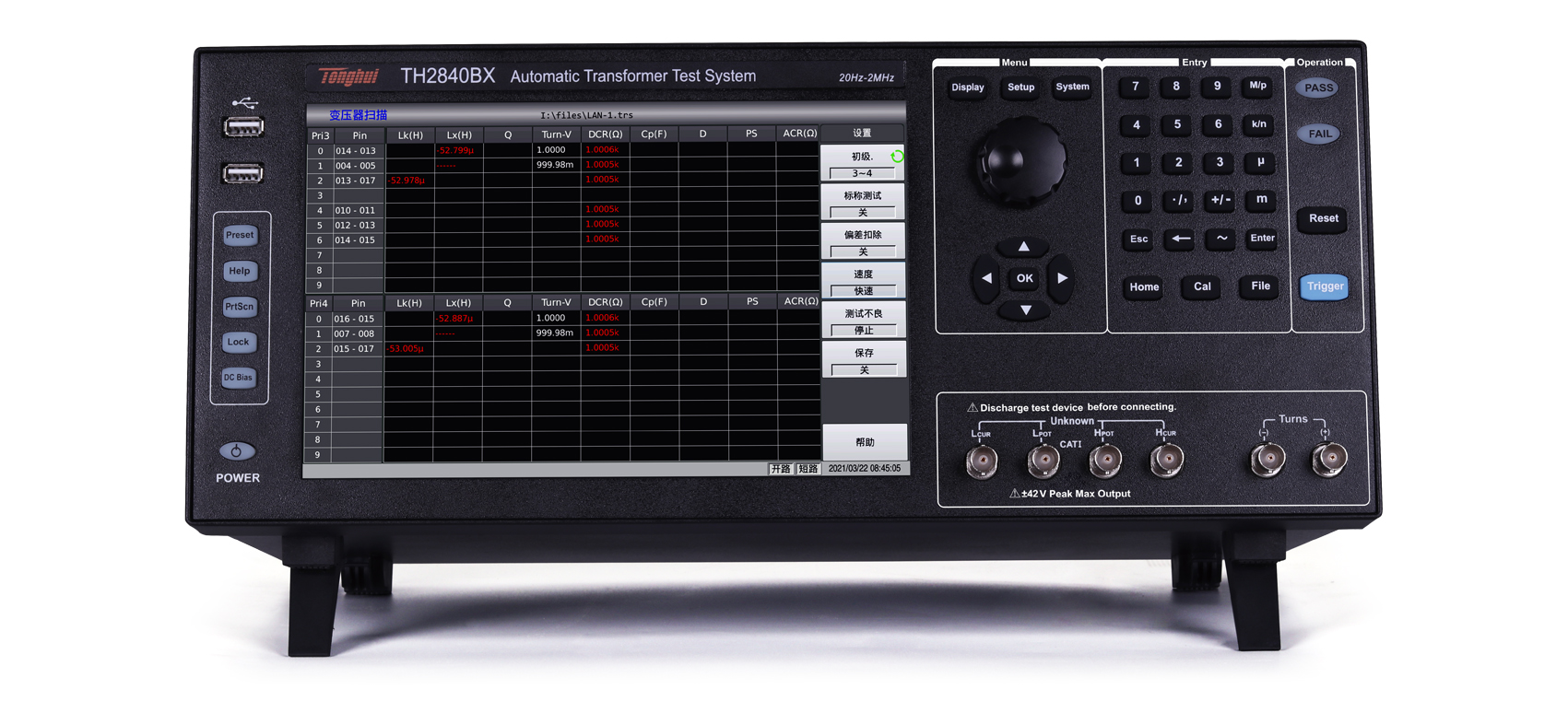

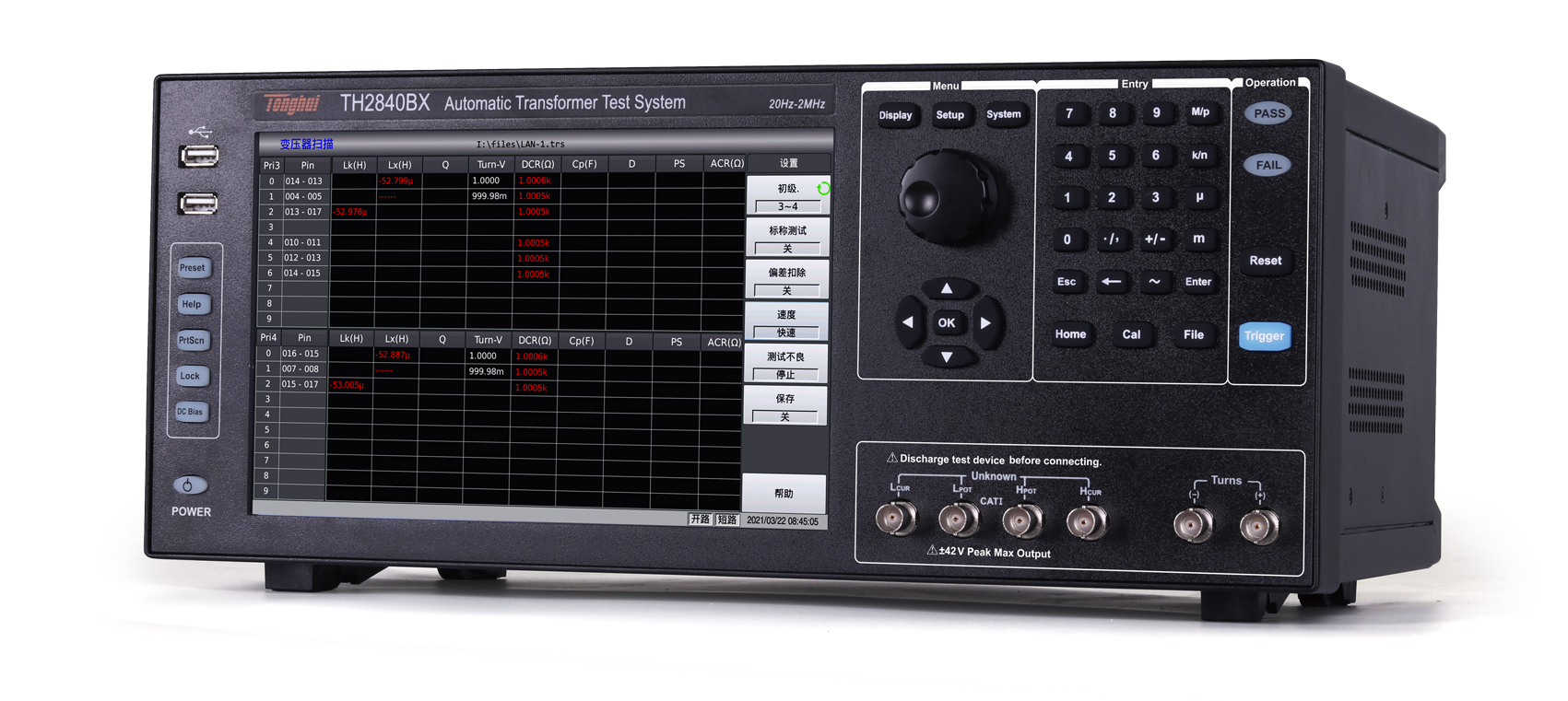

显示

显示器

10.1英寸(对角线)电容触摸屏

比例

16:9

分辨率

1280×RGB×800

测试频率

范围

20Hz-500kHz

20Hz-2MHz

20Hz-500kHz

精度

0.01%

分辨率

0.1mHz (20.0000Hz-99.9999Hz)

1mHz (100.000Hz-999.999Hz)

10mHz (1.00000kHz-9.99999kHz)

100mHz (10.0000kHz-99.9999kHz)

1Hz (100.000kHz-999.999kHz )

10Hz (1.00000MHz-2.00000MHz)

AC测试信号模式

额定值(ALCOFF)

设定电压为测试端开路时Hcur电压

设定电流为测试端短路时从Hcur流出电流

恒定值

(ALCON)

保持DUT上电压与设定值相同

保持DUT上电流与设定值相同

测试电平

电压范围

5mVrms-20Vrms

F≤1MHz 5mVrms-20Vrms

F>1MHz 5mVrms-15Vrms

5mVrms-20Vrms

准确度

±（10%×设定值+2mV）（AC≤2Vrms）

±（10%×设定值+5mV）（AC＞2Vrms）

分辨率

1mVrms(5mVrms-0.2Vrms)

1mVrms(0.2Vrms-0.5Vrms)

1mVrms(0.5Vrms-1Vrms)

10mVrms(1Vrms-2Vrms)

10mVrms(2Vrms-5Vrms)

10mVrms(5Vrms-10Vrms)

10mVrms(10Vrms-20Vrms)

电流范围

50μArms-100mArms

分辨率(100Ω 内阻)

10μArms(50μArms-2mArms)

10μArms(2mArms-5mArms)

10μArms(5mArms-10mArms)

100μArms (10mArms-20mArms)

100μArms (20mArms-50mArms)

100μArms (50mArms-100mArms)

RDC测试

电压范围

100mV-20V

分辨率

1mV(0V-1V)

10mV(1V-20V)

电流范围

0mA-100mA

分辨率

10μA(0mA-10mA)

100μA(10mA-100mA)

DC偏置

电压范围

0V-±40V

准确度

AC≤2V 1%×设定电压+5mV

AC>2V 2%×设定电压+8mV

分辨率

1mV(0V - ±1V)

10mV(±1V - ±40V)

电流范围

0mA-±100mA

分辨率

10μA（0mA-10mA）

100μA（10mA-100mA）

内置电流源

电流范围

0mA-2A

准确度

I>5mA  ±（2%×设定值+2mA）

分辨率

1mA

输出阻抗

30Ω，±4 @1kHz

100Ω，±2 @1kHz

LCR模块测量参数

测量参数

方式

四参数任意选择

AC

Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC

DC

RDC、VDC、IDC

测试端配置

四端对

测试电缆长度

0m、1m、2m、4m

数学运算

与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%

等效方式

串联、并联

校准功能

开路OPEN、短路SHORT、负载LOAD

测量平均

1-255次

量程选择

自动AUTO、手动HOLD

量程配置

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

RDC

1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

测量时间（ms）

快速+：0.56ms

快速：3.3ms

中速：90ms

慢速：220ms

最高准确度

0.05%（具体参考说明书）

测量显示范围

Cs、Cp

0.00001pF-9.99999F

Ls、Lp

0.00001μH-99.9999kH

D

0.00001-9.99999

Q

0.00001-99999.9

R、Rs、Rp、X、Z、RDC

0.001mΩ-99.9999MΩ

G、B、Y

0.00001μs-99.9999S

VDC

±0V-±999.999V

IDC

±0A-±999.999A

θr

-3.14159-3.14159

θd

-179.999°-179.999°

Δ%

±（0.000%-999.9%）

TurnsRatio

1：0.001—1000：1

LCR模块其他测试参数请参考TH2840系列LCR数字电桥技术参数部分

变压器测量

测试参数

Cs/Cp：电容、Ls/Lp：电感、DCR：直流电阻、Zx：阻抗、Rs/Rp：电阻、D：损耗、Q：品质因数、dZ：相位角、Lk：漏感、Phase：相位)、Balance：平衡

Turns-Ratio（圈数比）：Ns:Np=U2/U1，Np:Ns=U1/U2 Turns（圈数)：Ns=Np×U2/U1，Np=Ns×U1/U2

测试模式

连续

在单次触发方式下，手动触发一次，测完所设置的变压器所有测试参数一次

单步

在单次触发方式下，手动触发一次，测量变压器的一个测量参数，再触发一次，再测下一个参数

测量时间（ms）

快速

快速：3.3ms, 快速+：1ms(＞10kHz)

中速

中速：90ms

慢速

慢速：220ms

偏置源

参考偏置部分参数

平均次数

每个测试参数可以设置不同的平均次数，平均次数为0-255

延时

每个测试参数可以设置不同的延时时间，

变压器扫描

内置扫描路数（PIN）

6×（24×2）=288PIN（AX,BX无内置扫描板）

变压器HANDLE接口

引脚定义

NS1-NS30、GOOD、NG、TEST、触发、复位（与TH2829X系列一致）（NX）（AX,BX NSI-NS9）

输出特点

光耦隔离，ULN2003驱动增强，集电极输出

模式

直读、百分比

量程

自动、保持

偏置源

参考偏置部分参数

外接扫描盒

兼容TH1901系列、TH1831扫描盒

绕组数

初级

60

次级

9

平均次数

每个测试参数可以设置不同的平均次数，平均次数为0-255

延时

每个测试参数可以设置不同的延时时间

测量时间（ms）

快速

快速：3.3ms(≥1kHz), 快速+：1ms(≥10kHz) (不含继电器动作时间)

中速

中速：90ms

慢速

慢速：220ms

测试引线接口

25*2pinFRC插座，引脚顺序与TH2829系列完全相同（NX）

其他功能及参数

存储调用

内部

约100M非易失存储器测试设定文件

外置USB

测试设定文件、截屏图形、记录文件

键盘锁定

可锁定前面板按键

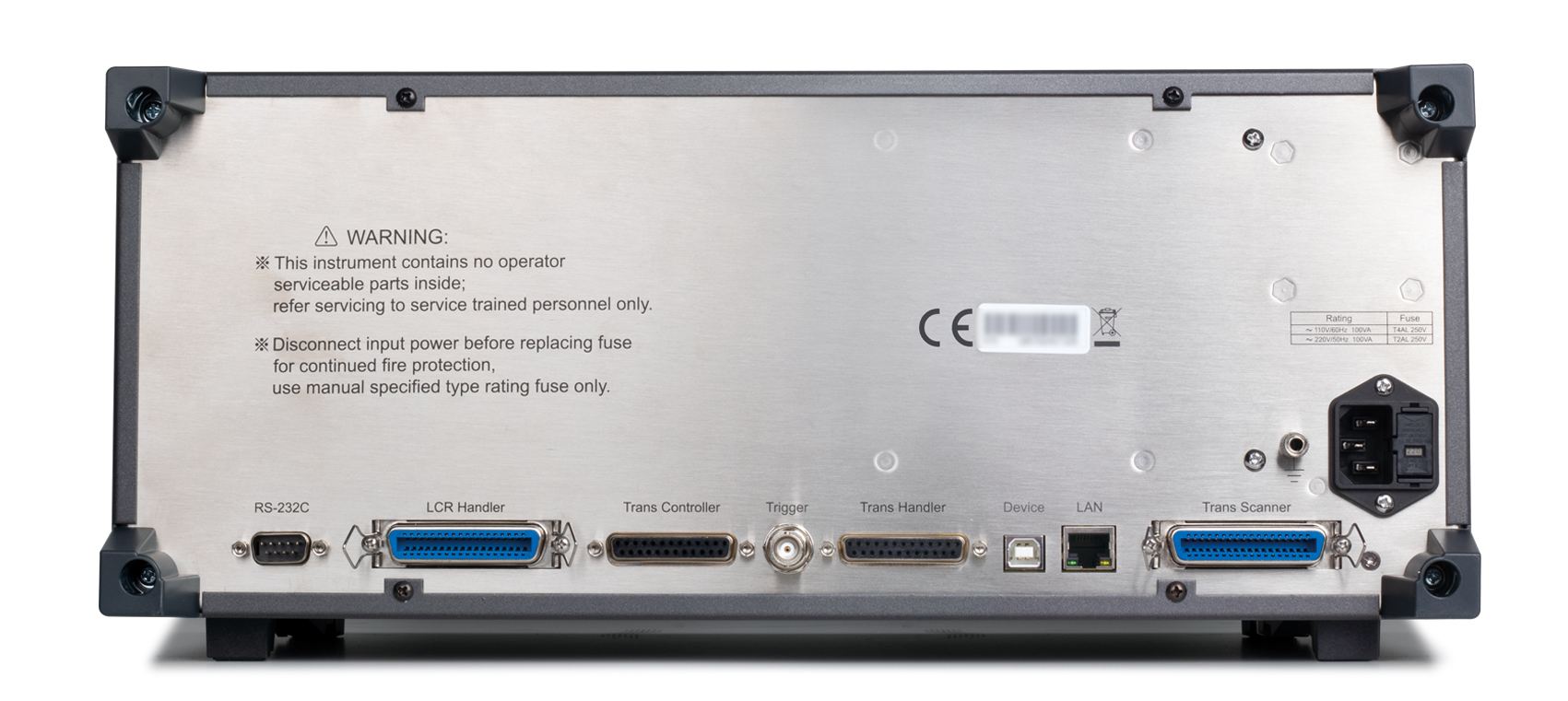

接口

USB HOST

2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个

USB DEVICE

通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。

LAN

10/100BaseT以太网，8引脚，速度自适应

HANDLER

用于Bin分档信号输出

外部DC BIAS

控制

支持TH1778A(变压器扫描不支持)

RS232C

标准9针，交叉

RS485

可以接收改制或外接RS232转RS485模块

开机预热时间

60分钟

输入电压

100-120VAC/198-242VAC可选择，47-63Hz

功耗

不小于130VA

尺寸（WxHxD）mm3

430mm(W)x177mm(H)x265mm(D)

430mm(W)x177mm(H)x405mm(D)

重量 (kg)

11kg

17kg
