■ 单通道测试
■ 耐压测试：AC：5kV/0.001mA-20mA
DC：6kV/0.1μA-5mA
■ 绝缘电阻测试：0.1MΩ-50GΩ
■ 快速放电和电弧侦测功能
■ 人体保护功能
■ 任意设定电压上升时间，测试时间，电压下降时间
■ 针对不同特性的负载，直流耐压电流判断等待时间
■ 电流底数清零功能
■ 每组可存储100个测试步骤，可以有50个组，但是总测试步骤
限制在500
■ 240×64点阵图形LCD显示
■ 全新的操作界面和人性化的面板设计
■ 丰富的接口Handler，RS232C、SCAN、GPIB接口(选件)
■ 可通过RS232C自动升级仪器工作程序
- 简介

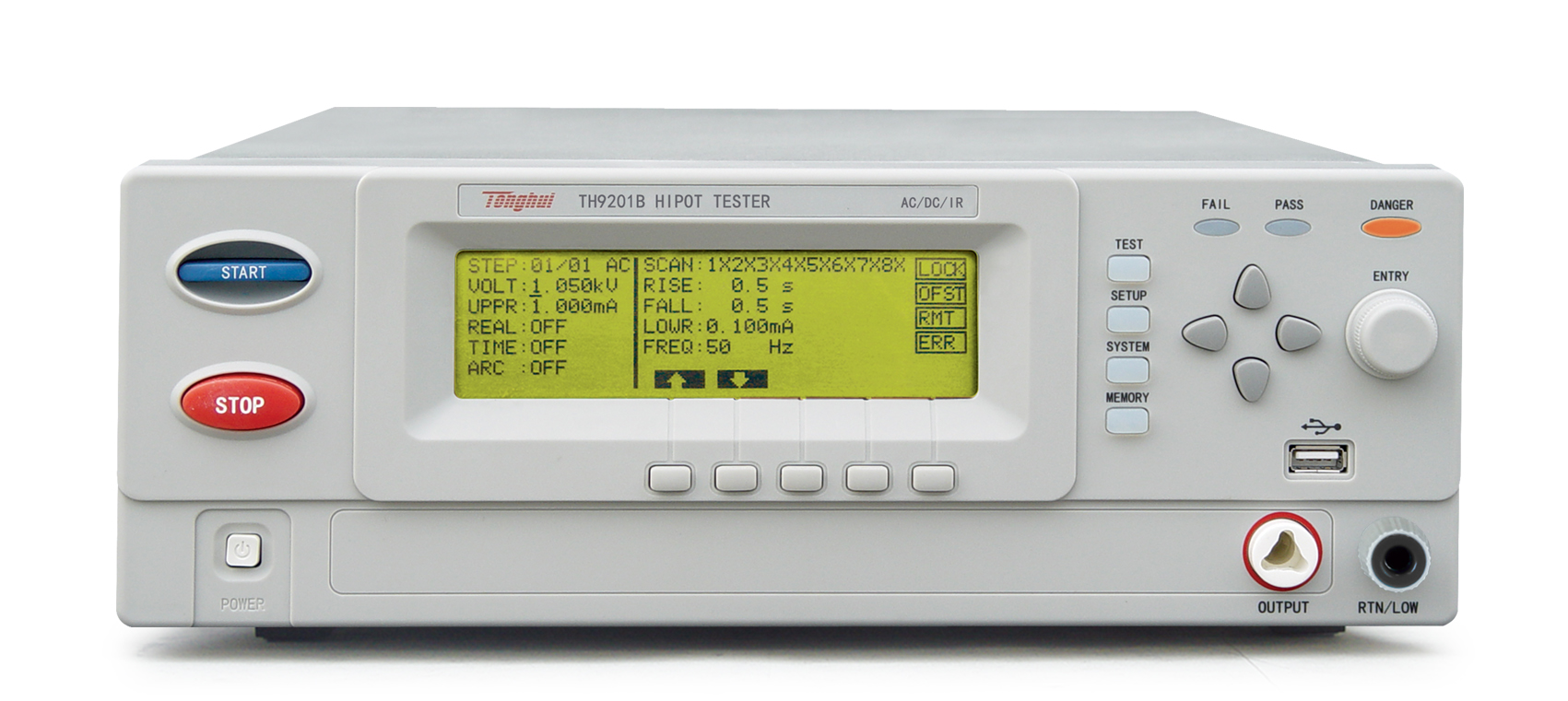

■ TH9201B交直流耐压绝缘测试仪是一种为客户精巧设计的电气安规测试仪器。精简和紧凑的结构、成熟的技术。全新的结构和操作界面使操作和使用都更简便。包含更多实用的功能。TH9201B产品可广泛应用于变压器、设备、元器件特别是绕线元件的安全检查。
- 应用
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
- 技术参数
型号
TH9201
TH9201S
TH9201B
八路矩阵扫描器
------
有
------
耐压测试
输出电压
AC
0.05kV - 5.00kV ±2%（50、60Hz可选）
DC
0.05kV - 6.00kV ±2%
电流测试范围
AC
0.001mA - 30mA
0.001mA - 20mA
DC
0.1μA - 10mA
0.1μA - 5mA
测试精度
±（1%读数+5个字）
放电功能
测试结束后自动放电（DCW）
绝缘电阻测试
输出电压
0.05kV - 1.00kV ±2%
电阻测试范围
0.1MΩ - 50GΩ，(电流范围在10nA-10mA)
电阻测试精度
0.1MΩ - 300MΩ 量程±5% +2个字
300MΩ - 3GΩ 量程±10% +2个字
3GΩ - 50GΩ 量程±20% +2个字
放电功能
测试结束后自动放电
电弧侦测
测量范围
AC
1mA - 15mA
DC
1mA - 10mA
1mA - 5mA一般参数
电压上升时间
0.1s - 999s
电压跌落时间
0.1s - 999s
电压等待时间
0.1s - 99.9s(仅直流）

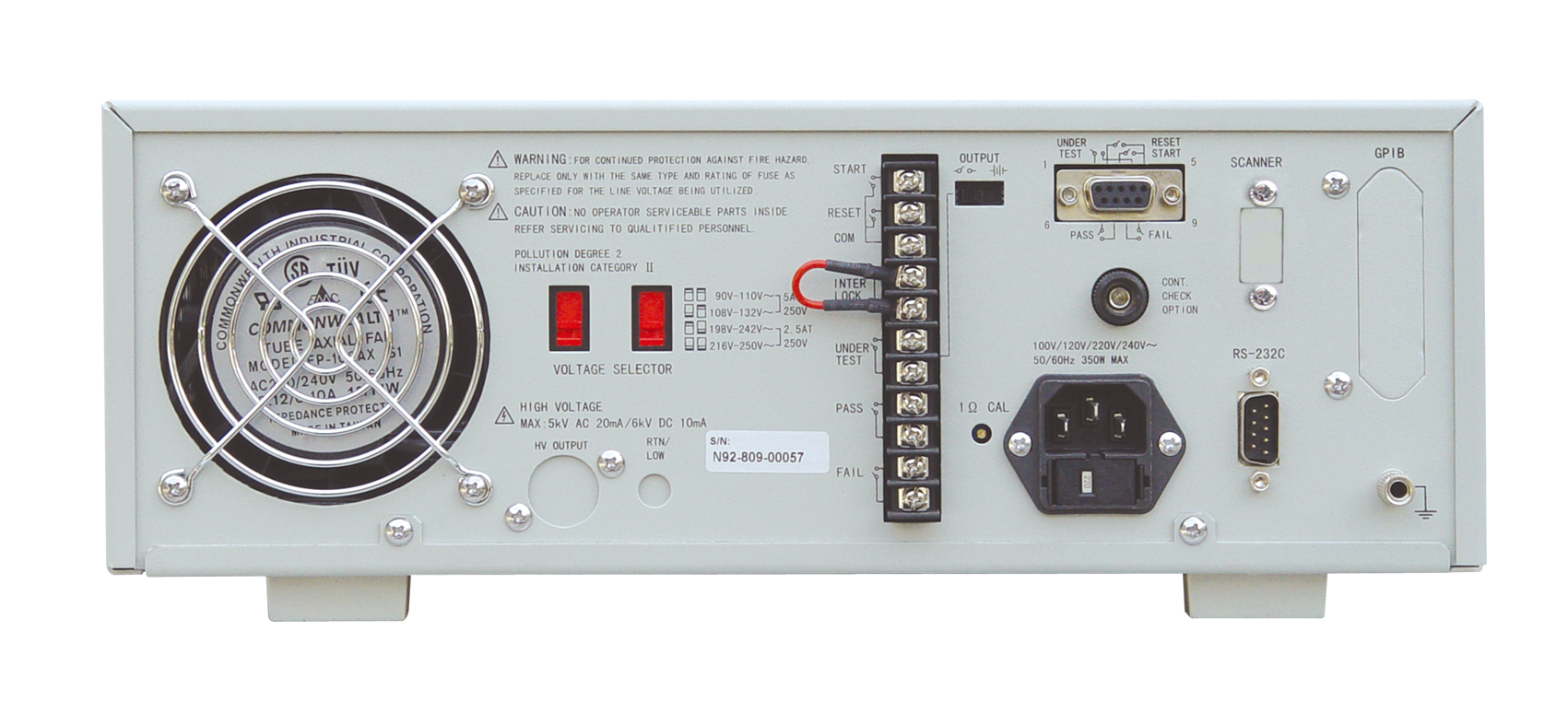

接口
RS232，USB，HANDLER，REMOTE I/O ，SCAN，GPIB(选件)
- 附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试棒 | TH90004 | ||||
| 高压测试电缆(黑色) | TH90003B | ||||
| 高压测试电缆(红色) | TH90003R | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
