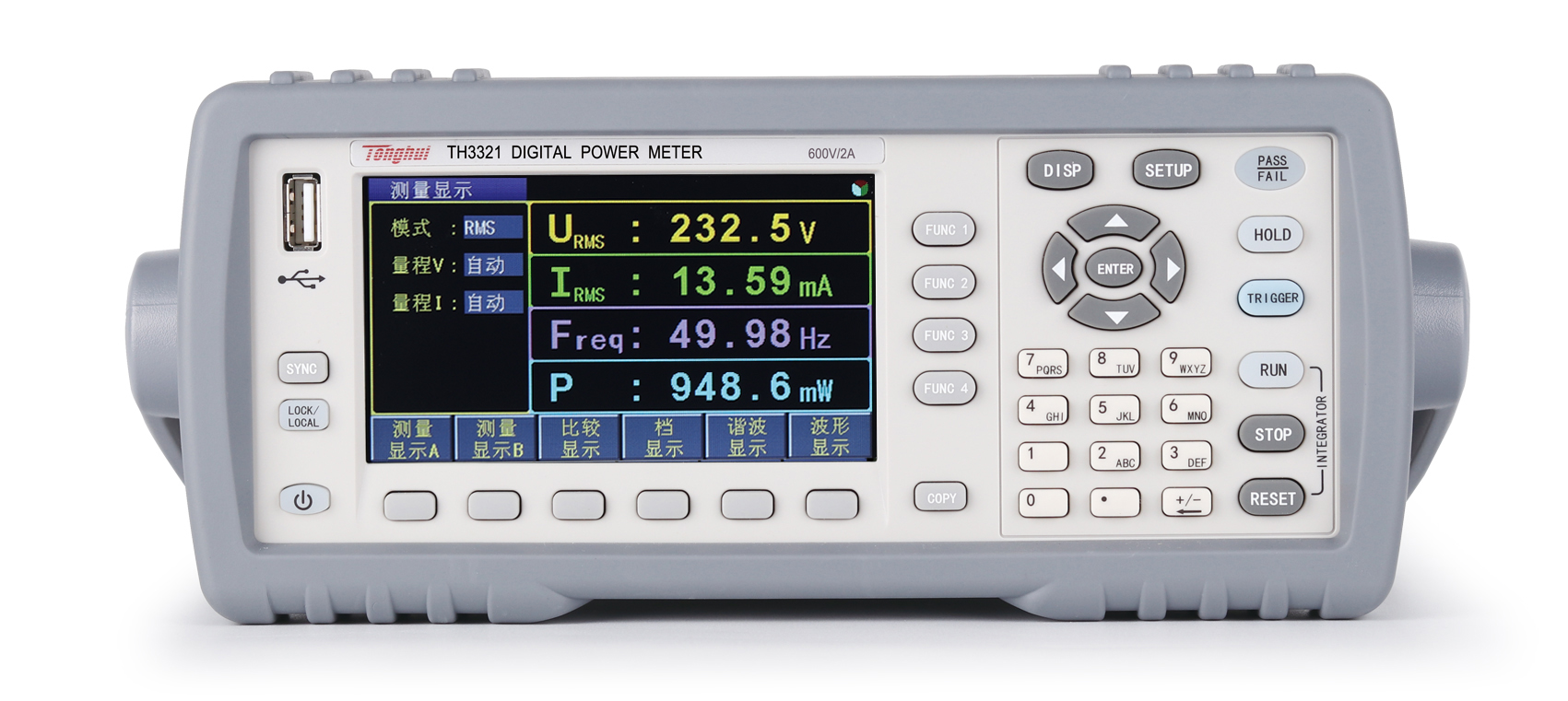

TH3321 单相数字功率计

RS232、USBHOST、USBDEVICE、HANDLER

RS485

性能特点

■ 测试电压: 5-600V

■ 测试电流: 0-2A, 分辨率:1μA

■ 测试功率: 0.5mW-1.2kW, 分辨率:0.001mW

■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面

■ PLL锁相环技术

  更快测量速度

  更高测量精度

  更快数据更新率

■ 交直流测试,宽电流测量范围

■ 更高频率测试范围及更宽的频响

■ 输入信号波形显示:电压与电流可同时或分别显示

■ 丰富显示模式:

  传统四窗口显示

  全参数全屏显示

■ 多种谐波分析显示方式:

  列表模式

  柱状图

■ 数据记录功能

简介

TH3300系列数字功率计为交直流功率测试仪,采用PLL锁相环技术实现快速同步采样,同步源提供信号源与电源可选,采用电源同步方式可以一直建立锁相而不需要采用信号源方式下的电压电流切换,频繁失锁、建锁过程,可以提供更快的测试速度;同时对于低频信号提供快速测量。

TH3300系列数字功率计电流测试范围涵盖较广,小到几微安大到40Arms均可测量,可测量包含交直流成分的输入信号。测量应用范围包括待机功耗的微小电流到电磁炉的大电流;

TH3300系列数字功率计具有高频率测试范围及宽频响,提供谐波分析及多种谐波数据显示方式(列表、柱状等); 提供测量输入信号波形显示(电压与电流同时或分别显示)

TH3300系列数字功率计采用了小机箱设计,便于机架安装;配备4.3寸液晶屏显示,测试功能与测量参数更为丰富,并提供两种显示风格界面:数码管的四窗口显示;全参数全屏显示。


功能特点


A. 输入信号波形显示



B. 多种谐波分析显示方式



C. 数据比较功能


应用

家电

  电视机、冰箱、空调、洗衣机、吸尘器、热水器等功率能效测试

工业

  电机、马达、变压器、充电器、电源等功率测试

照明

  照明电器、LED灯具等功率测试

新能源

  光伏组件、电动汽车、风能等功率测试



购买直达

image.png   image.png

 请点击上方图片,跳转该商品天猫京东购买页面

技术参数

型号

TH3311

TH3312

TH3321

TH3331

显示器

4.3寸彩色TFT显示器

接线方式

单相




基本特征

AC

DC

精密型

微电流

宽电流

谐波分析

电能测试


显示方式

数据

波形图

谐波柱状图

基本准确度

0.15%读数+0.2%量程+1个字

电压

量程

5V-75V/150V/300V/600V

分辨率

0.01V

电流

量程

10mA/30mA/100mA/400mA/1.5A/5A/20A

1mA/3mA/10mA/40mA/150mA/500mA/2A

10mA/30mA/100mA/400mA/1A/3A/10A/40A

最小分辨率

10uA

1uA

10uA

功率

范围

5mW-12kW

0.5mW-1.2kW,6级能效

5mW-24kW

最小分辨率

0.01mW

0.001mW

0.01mW

频率

范围

基频范围:DC/45Hz-400Hz,带宽:21kHz,滤波器5kHz

最小分辨率

0.01Hz

功率因数

范围

-1.000 - 1.000

最小分辨率

0.001

谐波分析

------

±(5%读数+0.3%量程)

电能积分

范围

0-99999kWh

分辨率

0.001Wh

精度

±(0.2%读数+0.3%量程)

电能计时

范围

0-9999:59:59

分辨率

1s

精度

±0.05%

测量速度

8/秒(50Hz) DC:8/秒,谐波功能打开:4/秒(50Hz)

锁定功能

数据锁定

量程方式

自动/手动

输入阻抗

1MΩ(所有电压档)

比较器

超限声、光报警

输出

继电器输出

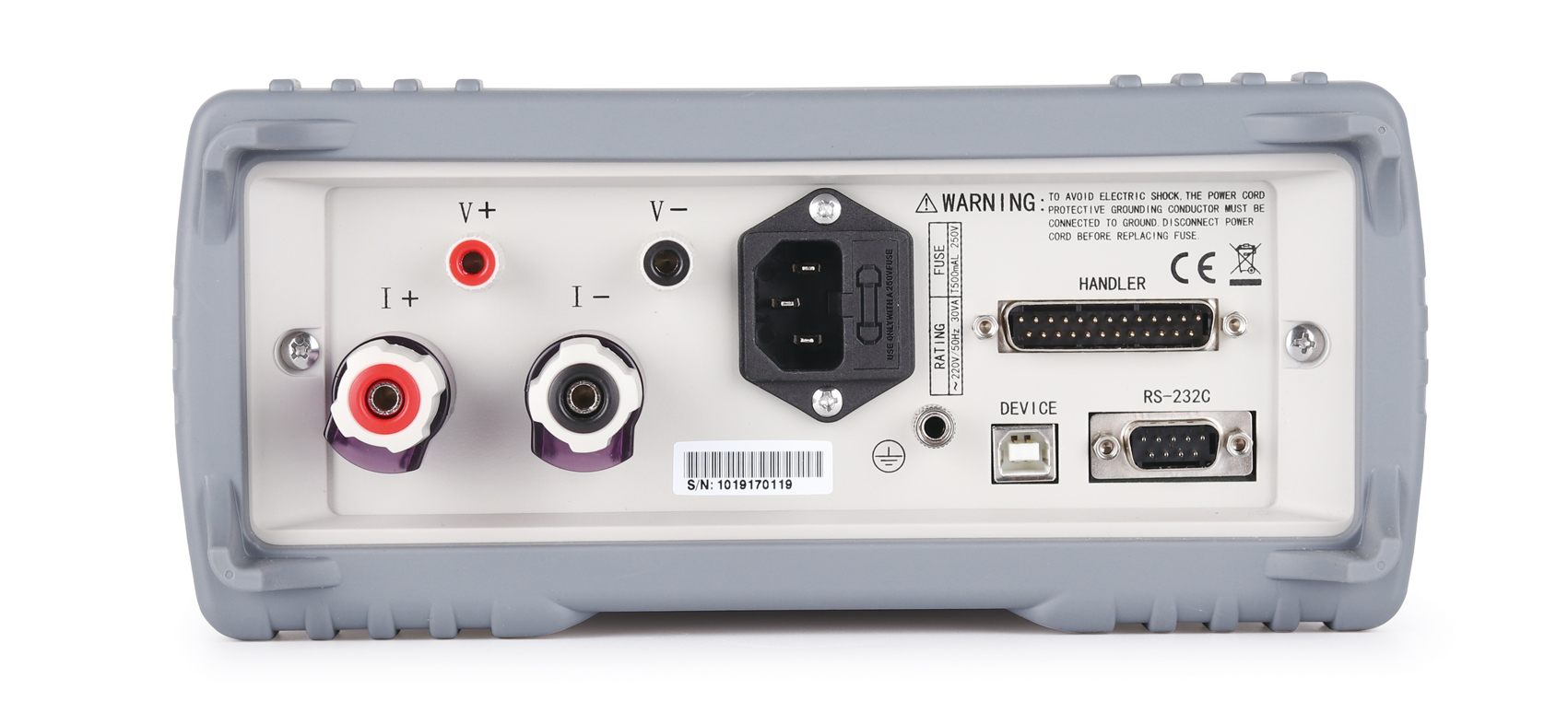

通讯接口

RS232CUSB DEVICEUSB HOSTHANDLER

存储

USB波形、设置文件

附件
标配
配件名称型号
选配
配件名称型号
资料下载
资料名称下载链接
规格书 下载
TH3311、TH3312、TH3321、TH3331说明书V2.2 下载
