■ 测试频率:20Hz-300kHz，分辨率：10mHz
■ 基本精度:0.05%
■ 测试速度:最快13ms/次
■ 变压器参数测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 201点列表扫描测试功能
■ 电压或电流的自动电平调整（ALC）功能
■ V、I 测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面

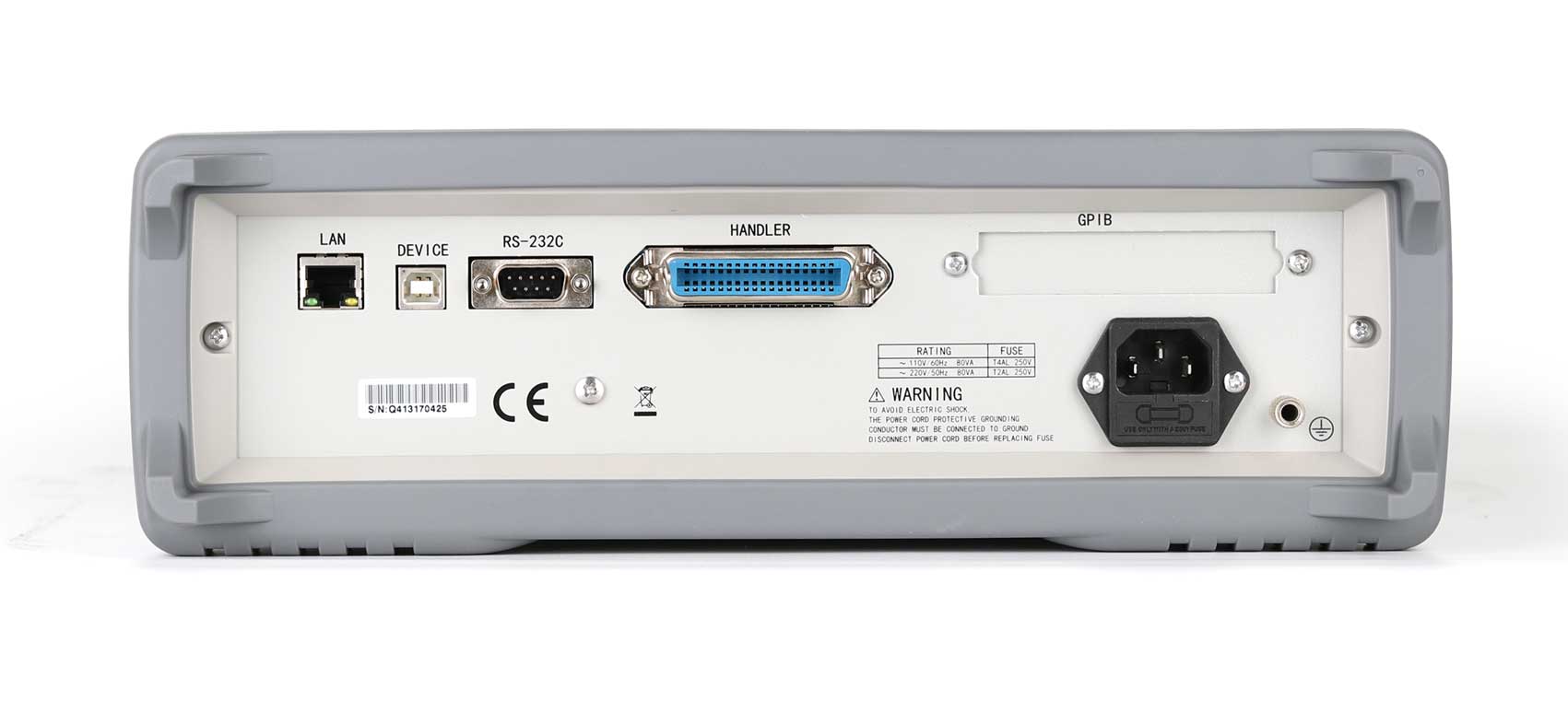

■ RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口
- 简介

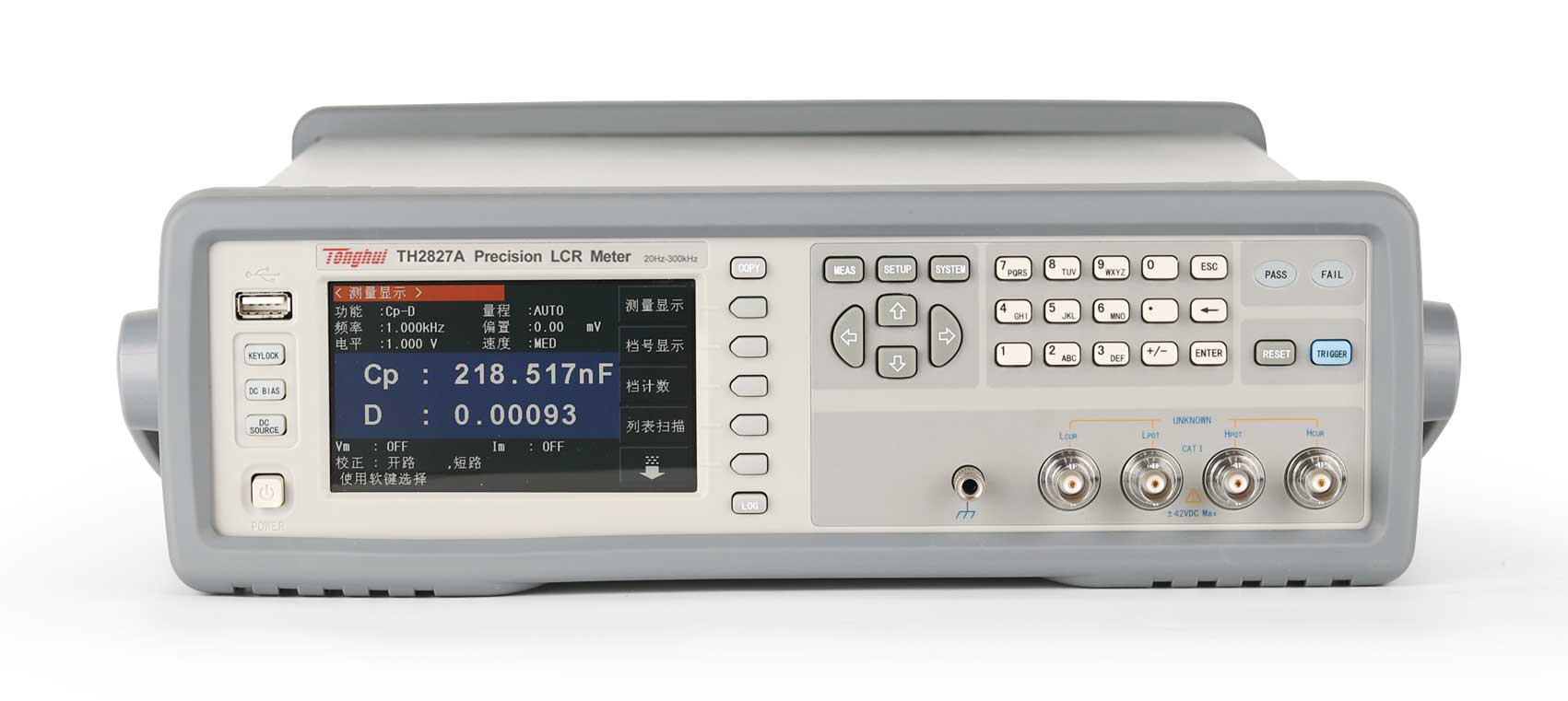

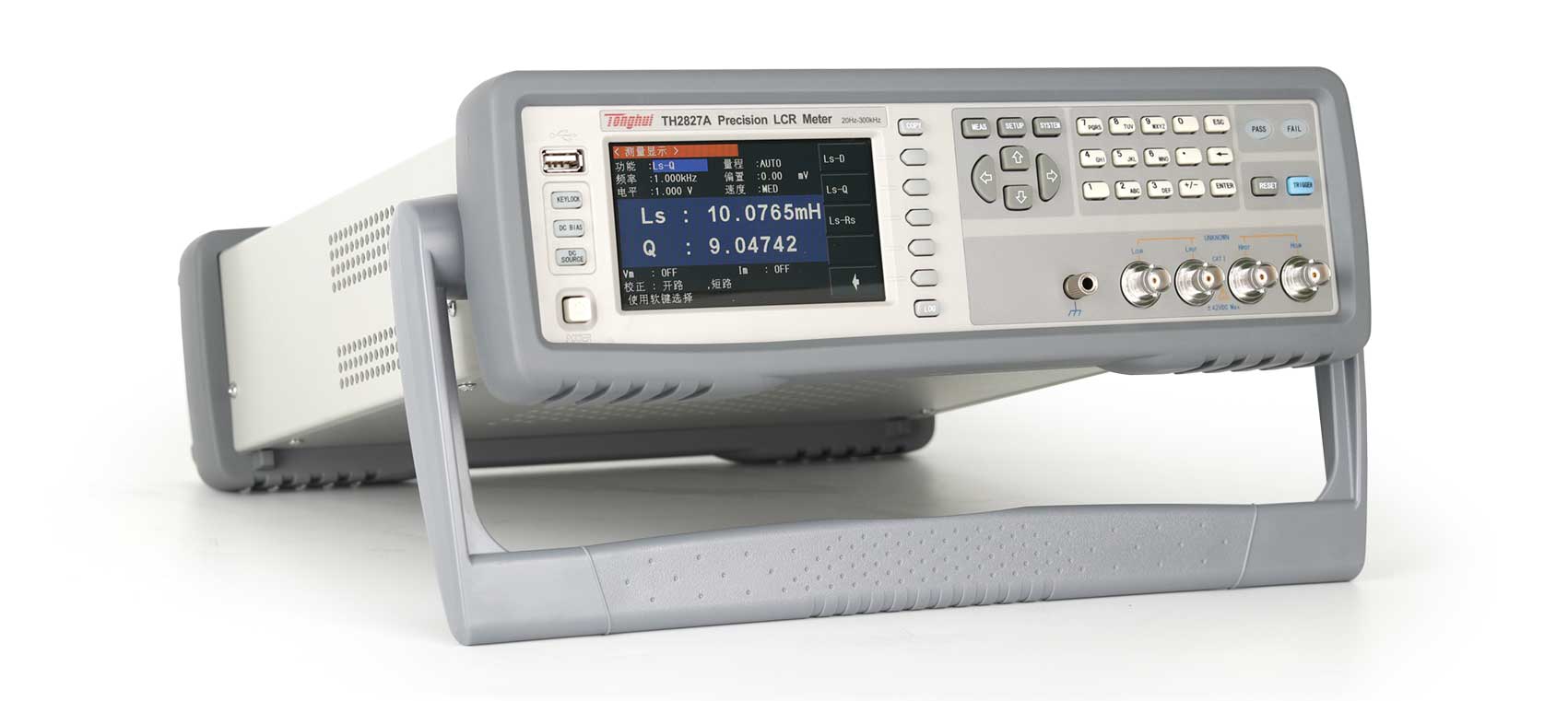

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
功能特点：
A.功能与界面
该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。
B.材料介电常数测试
TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。
基本准确度因子曲线：
注：测试信号电平：0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，
下部数值（括号中的数值）适用于快速。
- 应用
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
■ 液晶单元:
介电常数、弹性常数等C-V特性
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面
- 技术参数
产品型号
TH2827A
TH2827C
显示
4.3 TFT LCD显示器480×272
基本测量准确度
0.05%(详见说明书)
测试频率
20Hz - 300kHz
20Hz - 1MHz
AC信号电平
5mVrms - 2Vrms；50μArms - 20mArms
信号源输出阻抗
30Ω、50Ω、100Ω
RDC源内阻
30Ω、50Ω、100Ω
DC偏置
内置： 0V - ±5V；0mA - ±50mA，外接：最大120A
测试参数
基本元件
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%
变压器
DCR1(初级，2端)， DCR2（次级，2端），M（互感），N，1/N，Phase(相位)， Lk(漏感)，C(初、次级电容)
测试速度
快速： 13ms；中速： 67 ms；慢速： 187 ms
列表扫描
201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形扫描分析
------
通用功能
串、并联等效模式，测试电缆长度：0m/1m/平均：1-255次，校准：开路、短路、负载，ALC功能量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-60s，键盘锁定功能
特有功能
变压器测试，一键截屏功能，一键记录功能
比较器
10档分选， PASS/FAIL指示，档计数功能
存储
100组仪器内置测试设定文件保存/调用 0-99; USB存储器：设定文件、GIF图像、CSV数据文件
