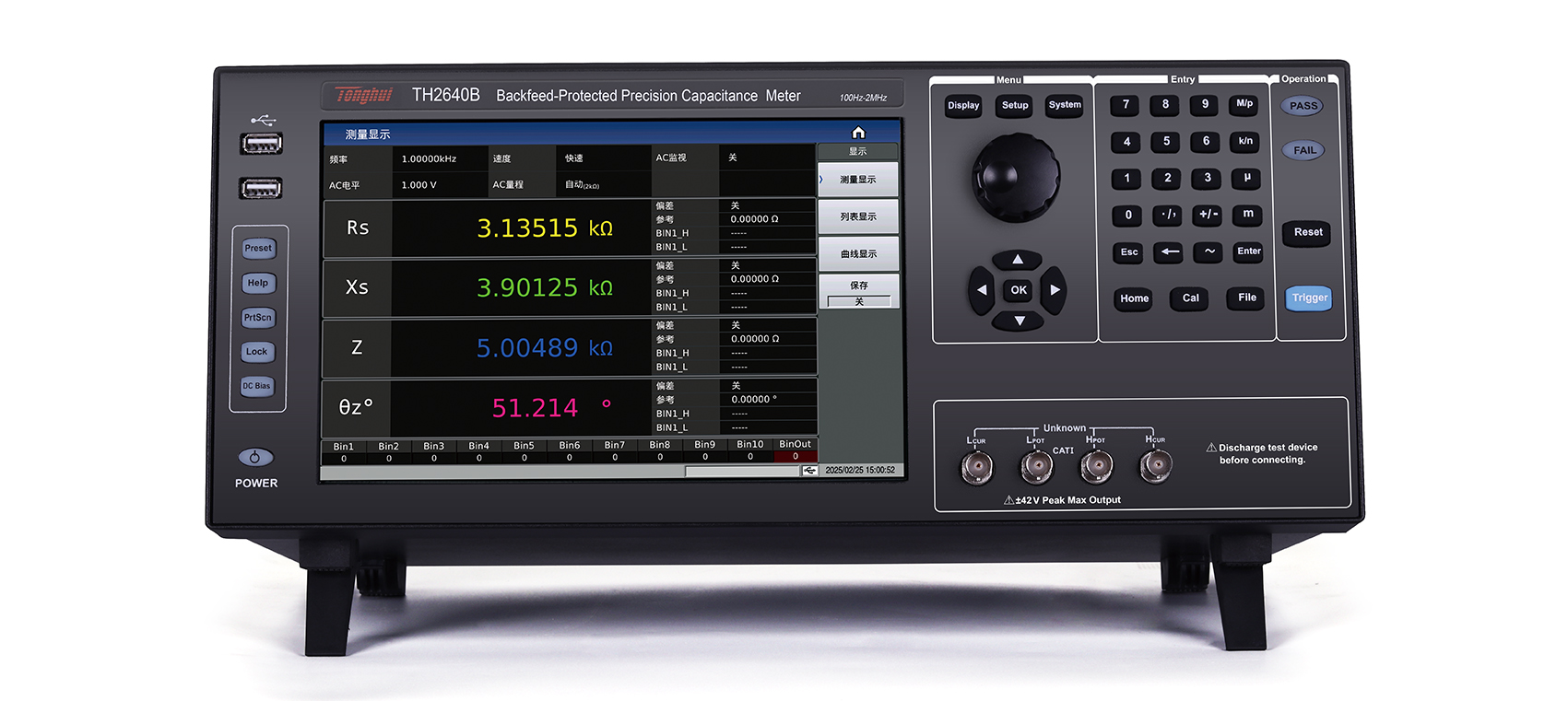

显示

显示器

10.1 英寸电容触摸屏

比例

16:9

分辨率

1280×RGB×800

测量参数

方式

四参数任意选择

AC

Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、V_AC、I_AC

测试频率

范围

100Hz-500kHz                                                            100Hz-2MHz

精度

0.01%

分辨率

1mHz        (100.000Hz-999.999Hz)

10mHz      (1.00000kHz-9.99999kHz)

100mHz    (10.0000kHz-99.9999kHz )

1Hz           (100.000kHz-999.999kHz)

10Hz         (1.00000MHz-2.00000MHz)

AC 测试信号模式

额定值 (ALC

OFF)

设定电压为测试端开路时 Hcur 电压

设定电流为测试端短路时从 Hcur 流出电流

恒定值 (ALC ON)

保持 DUT 上电压与设定值相同

保持 DUT 上电流与设定值相同

准确度

±（10%×设定值 +2mV）（AC≤2Vrms）

±（10%×设定值 +5mV）（AC ＞ 2Vrms）

分辨率

1mVrms   （5mVrms-1Vrms）

10mVrms   (1Vrms-20Vrms)

电流范围

50μArms-100mArms

分辨率

(20Ω内阻 )

10μArms  (50μArms-10mArms)

100μArms (10mArms-100mArms)

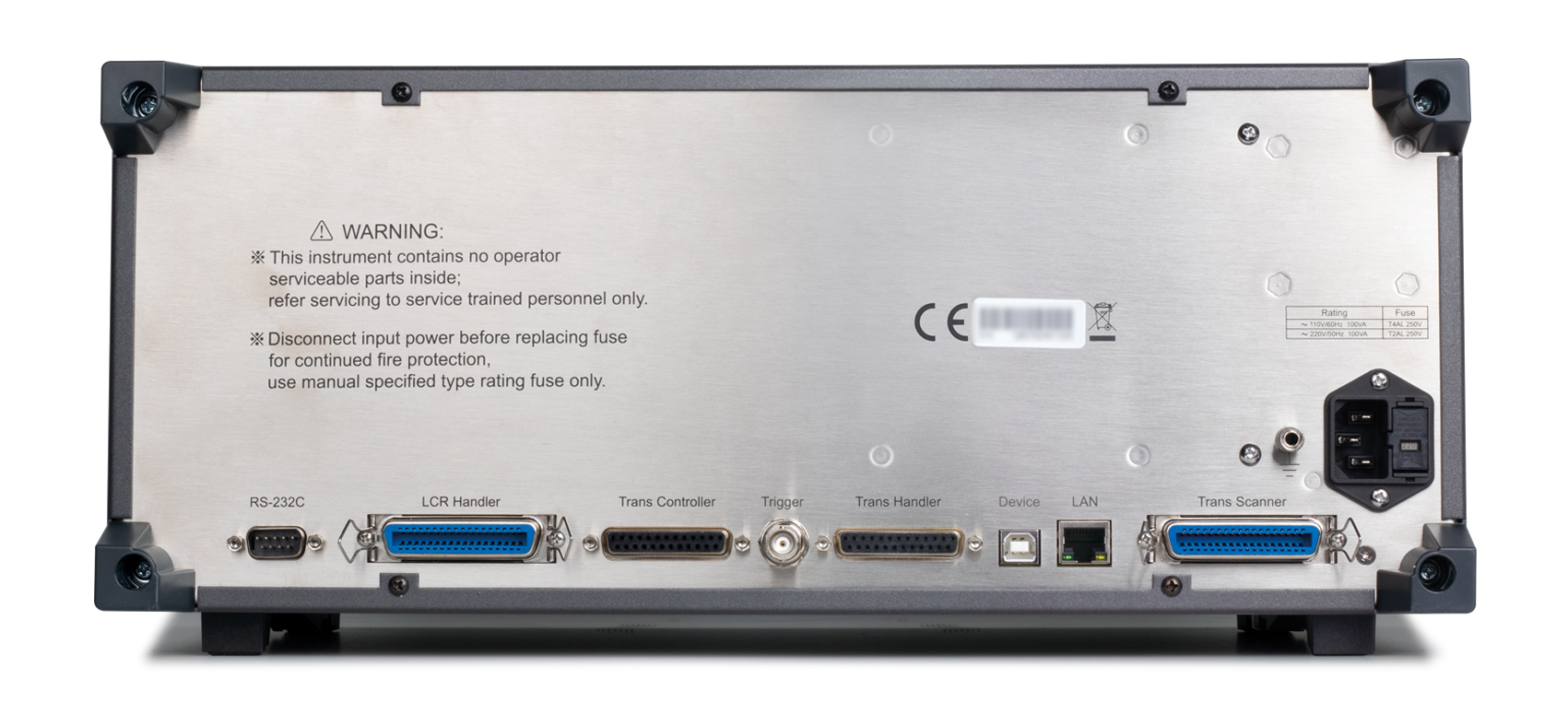

测试端配置

五端

测试电缆长度

0m

输出阻抗

20Ω，±4%@1kHz

数学运算

与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%

等效方式

串联、并联

校准功能

开路 OPEN、短路   SHORT、负载 LOAD

测量平均

1-255 次

量程选择

自动 AUTO、手动   HOLD

量程配置    LCR

50mΩ、100mΩ、200mΩ、500mΩ、1Ω、2Ω、5Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、

1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

测量时间（ms）

快速 : 10.4ms   中速 : 90.4ms 慢速 : 218ms

基本测量准确度

0.05%（具体参考说明书）

测量显示范围

Cs、Cp

0.00001pF-9.99999F

Ls、Lp

0.00001μH-99.9999kH

D

0.00001-9.99999

Q

0.00001-99999.9

R、Rs、Rp、X、Z

0.001mΩ-99.9999MΩ

G、B、Y

0.00001μs-99.9999S

θ_r

-3.14159-3.14159

θ_d

-179.999° -179.999°

Δ%

±（0.000%-999.9%）

多功能参数列表扫描

点数

201 点，每个点可设置平均次数，每个点可单独分选

参数

测试频率、AC 电压、AC 电流

触发模式

顺序 SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX 只输出一次

步进 STEP：每次触发执行一个扫描点测量，每点均输出   /EOM/INDEX，但列表扫描比较器结果只在最后的 /EOM 才输出

其他特点

1. 扫描参数与测试参数都有多种复制功能

2. 每个扫描点均可设置延时

3. 结果显示字体无极放大

比较器

每个扫描点最多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出   PASS 信号，否则输出 FAIL 信号，未设上下限则不判断
